類型	光學儀器
新舊程度	9成新
傳動方式	聯合傳動
主電機功率	11（kw）
最大磨削尺寸	390（mm）
自動化程度	自動
重量	3000（kg）
外形尺寸	1600mm×1200mm×2600（mm）
加工精度	0.001
工作臺尺寸	860（mm）
設備所在地	東莞市
設備生產產地	廣州
游星片數量	6片
最大研磨/拋光直徑	φ240mm
產品數量	10
品牌	廣州環宇
型號	860

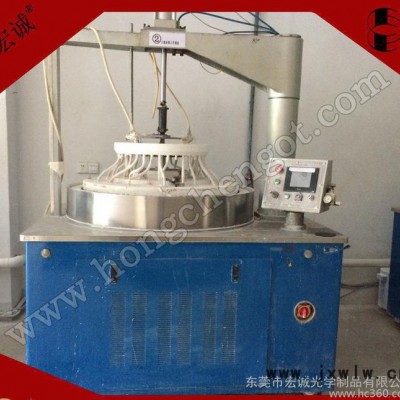

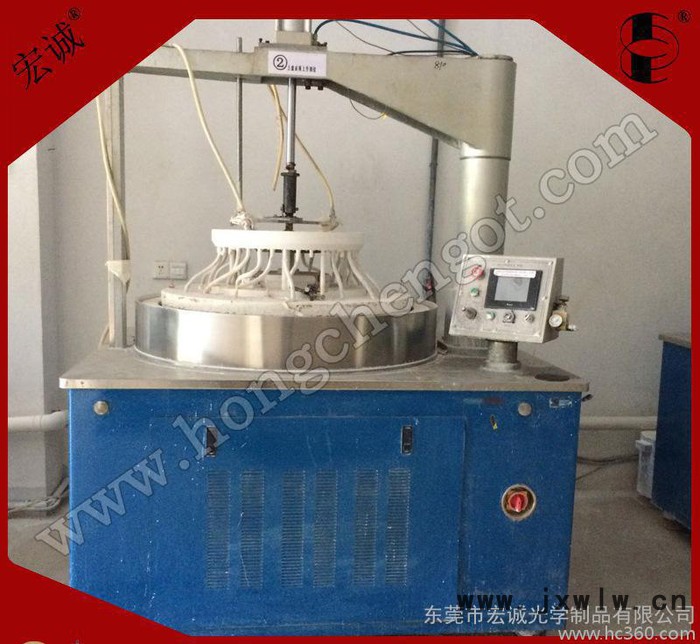

本機從機械結構設計、程序設計、電氣及機械外購元件的選用等方面，充分考慮了連續、可靠、穩定運行的特點，完全符合當代加工工藝的需求，可擴展性極強。整機采用單臂半裸式結構，便于清洗，主體采用箱形結構，整體剛性好本機可以對兩平行平面的玻璃晶片或其它機械零件進行雙面高精度研磨/拋光加工，特別是薄脆性材料的加工，由于采用對工件非強制約束方式，因此在研磨/拋光過程中零件不易破損。該拋光機加壓系統分成輕壓研磨/拋光、 中壓研磨/拋光和重壓研磨/拋光和修正（輕壓）四個壓力段，能適應較廣泛的各類用戶研磨/拋光各種零件。本設備上研磨/拋光盤快升、快降、緩升、緩降集中于同一個手柄上，操作方便采用三相交流異步電機，變頻調速，實現了起動及軟停機，無沖擊；設備采用計數程序控制，也可采用時間控制，還可測頻儀控制。到預測目標值屆時自動停車。因此，一人可同時操作多臺機器。本設備電氣通過PLC控制，PT人機界面顯示，用戶可很方便地實現計數與計時控制形式之間的切換。采用全齒輪傳動方式，傳動平穩，可靠性高。

三、設備基本參數

研盤/拋盤尺寸：

研盤：φ914mm×φ368mm×40mm（鑄鐵）

拋盤：φ933mm×φ349mm×40mm（鑄鐵）

端面跳動≤0.08mm

游星片參數： 英制： Z＝147   DP12 α=20°**小研磨/拋光厚度： 0.15mm（與工件直徑有關）**大研磨/拋光厚度：30mm**大研磨/拋光直徑：φ240mm游星片數量：6片修正輪數量：4片下盤轉速：0-50rpm主電機：Y132M-4-B3 7.5kW  AC380  1460rpm變頻無極調速 50HZ外型尺寸（長×寬×高）：1600mm×1200mm×2600mm重量：約3000Kg電泵：1/4HP 380V 50HZ 70L/MIN

四、設備基本配置

主汽缸：                     SMC、PHNEVMAX升降汽缸、鎖定缸                AIRTAC減壓閥                        SMC電磁閥                        MAC、SMC等可編程控制器〔PLC〕              DELTA  四行文本顯示器                  DELTA

變頻器                    ORMO

機型發展至現可為廣泛用于藍寶石表玻璃、鐘表玻璃、鐘表表面、手機玻璃、玻璃面板、玻璃基片、MP3面板、微晶玻璃、光學玻璃、光學鏡片、LED藍寶石襯底、石英晶體片、硅片、諸片、玻璃片、陶瓷基片、陶瓷基板、活塞環、閥片、鋁鐵硼、鉬片、鐵氧體、鈮酸鋰、鉭酸鋰、PTC熱敏電阻、光盤基片、陶瓷密封環、硬質合金密封環、鎢鋼片、五金拋光、等各種材料的單面及雙面研磨、拋光．加工的專業生產廠家。



本公司低價轉讓一批二手日本SPEEDFAM 雙面拋光機，型號：20B  21B   24B  28B



國產品牌：廣州環宇/蘭州瑞德 型號：9B  13B  15B，有意者請聯系錢小姐  15112732962   QQ：2451555074  微信號：15112732962
