電源電壓	380V
功率	100
規格	800-2500w
類型	相貫線自動焊接機
頻率	50
適用范圍	其他
品牌	開元
型號	智能焊接
加工定制	是

商品詳細介紹

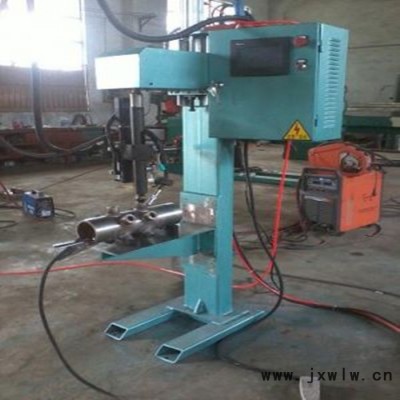

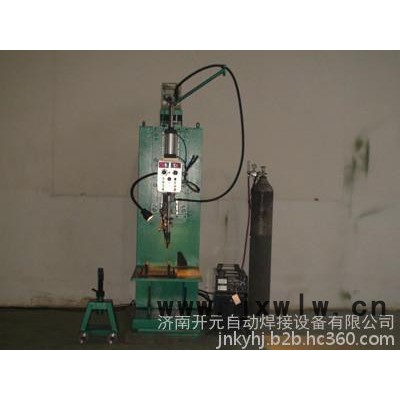

一、產品設計特點概述及參數 1、產品設計特點概述 XGX相貫線焊機是我公司結合用戶的使用情況和意見研發的新一代自動化焊接設備，主要適用于兩立體相交工件的焊接。設備以電機為主驅動機構，控制系統采用可編程控制器（PLC）控制加觸摸屏，以繼電器控制為輔，從而穩妥地實現了焊接的自動化控制。整機質量可靠，外表美觀，自動化程度高。該設備工作臺面采用V型鐵作為輔助支架，適用于多種規格工件，焊接時工件不動，焊槍旋轉。 2、主要技術參數：

電源	電壓	V/ Hz	380/50
給氣量的調節范圍	壓力	Mpa	0.3～0.7
裝機功率	總功率	Kw	0.8
焊件直徑	范圍	mm	φ20～φ300
Y軸行程	范圍	mm	0～600
焊接速度	范圍	mm/s	1～25
氣缸提升高度	范圍	mm	0～130
外形尺寸（長×寬×高）（mm）		720×600×1890

          二、主要結構特點及功能 該機主要由機座、十字架Y軸、動力驅動機構、焊槍調節機構、氣動系統、電控系統等組成。1、機座1.1、底座和立柱：承重機構，承受整機重量。1.2、V型鐵輔助支架：置于工作臺之上，用于焊接時支撐和定位工件。2、十字架Y軸    可以完成非規則曲線（馬鞍形）焊縫的焊接。3、動力驅動機構主要由傳動箱、轉動軸、伺服電機、減速機等組成。4、焊槍調節機構4.1、氣動提槍機構：用于上下槍運動及焊槍復位等。其上下槍速可通過提槍氣缸調節閥調整。4.2、焊槍微調機構：由槍座、調節總成等組成?？烧{(diào)整調節總成與中心軸的距離來調整焊接工件直徑。5、氣動系統該設備有提升氣缸，其配套的氣動二連件和電磁閥安裝在設備后面。設備工作時，請確保氣壓在0.3Mpa以上。6、電控系統主要集中于控制箱內，控制箱正面上部為按扭面板，上面設有急停、啟動按鈕和觸摸屏。內部電氣安裝板上主要有PLC、中間繼電器、驅動器等電器元件，通過電纜和電線與控制面板上的控制按鈕連接和通信，從而實現該機控制功能。該電控系統以PLC伺服程序控制系統為控制中心，及其它控制電器元件組成，功能強大、工作可靠，操作簡單，自動化程度高。 三、安裝調試 1．現場條件      應具備380V交流電源，平整堅實的水泥地面。廠房內應干燥無塵、無腐蝕性氣體，有壓縮空氣氣源，氣源壓力應保持在0.6～0.7Mpa范圍內，氣體流量應大于500L/min。2．安裝2.1、根據焊接工藝要求，將機器調整水平。2.2、正確放置焊接電源、接好壓縮氣源，連接好壓縮空氣管路。2.3、正確放置保護氣體氣瓶，連接好管路。2.4、正確安裝連接地線。3．調試3.1、認真檢查以上安裝內容是否正確、牢固，氣壓是否符合要求。3.2、接通氣源，檢查管路是否通暢有無破損，氣源壓力要求0.6～0.7Mpa。3.3、接通電源，試驗電機的旋轉方向是否正確，各傳動輪是否靈活、平穩。3.4、根據所焊工件高度調整氣缸提升機構下端的調整螺栓，使焊槍到達下端時處于合適的位置。
