三維孔系組合柔性焊接工藝裝備。

     組合工裝夾具治具 工作臺價格 法蘭與管道焊接工裝夾具 鈑金焊接工裝 柔性焊接工裝夾具方案設計

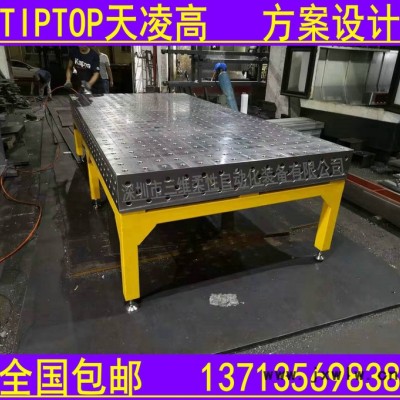

     三維：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。三維柔性工裝平板

      孔系：這套夾具的主要特點**是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷**能使裝配變得更加快捷方便，柔性焊接工裝平板，

??組合：因為所有附件都是事先預制好的，可根據產品的需求任意組合及調整。機器人焊接平臺

 機器人多孔二維三維柔性焊接平臺 非標定位工裝夾具汽車座椅焊接工裝鑄鐵不銹鋼鋼件3D柔性焊接工裝平臺 裝配平板廠家

        柔性：因為有上述功能整套裝備可根據產品的變化而變化，一套夾具**可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力(環保和低碳產品)。

         焊接：本產品是專為焊接制品的制造而設計的通用夾具;用于焊接十分方便、靈活，與傳統的焊接方式先進許多。三維柔性工裝平臺

??三維鋼件平臺尺寸： (材料q345 也可以稱16mn)

??長x寬:

??1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

??三維鑄件平臺尺寸： (鑄鐵ht300)

??2000x1000/2400x1200/3000x1500

??所有三維平臺側面高度為200mm

??二維平臺尺寸：

??1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

??孔尺寸：

??φ28系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm

??φ16系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm，

??工作臺立柱分三種形式：高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。

三維柔性焊接平臺特性：采用鑄件/鋼件制作，堅固耐用28系列孔與孔間距100mm,16系列孔與孔間距50mm底部加強筋保證穩定不變形。地面不平位置可調腳墊微調保證，不需要卷尺能通過刻線快速定位夾具五個面均可以模塊化延伸、拓展使用不同產品、不同規格均可以重復使用，平板表面與孔防銹潤滑油減小磨損可以根據實際使用情況合理選用平臺支撐方式。

焊接工裝夾具及其在生產中的運用焊接工裝夾具**是將焊件準確定位和可靠夾緊，便于焊件進行裝配和焊接、保證焊件結構精度方面要求的工藝裝備。在現代焊接生產中積極推廣和使用與產品結構相適應的工裝夾具，對提高產品質量，減輕工人的勞動強度，加速焊接生產實現機械化、自動化進程等方面起著非常重要的作用。在焊接生產過程中，焊接所需要的工時較少，而約占全部加工工時的2/3以上的時間是用于備料、裝配及其他輔助的工作，極大的影響著焊接的生產速度。為此，必須大力推廣使用機械化和自動化程度較高的裝配焊接工藝裝備。
焊接工裝夾具的主要作用有以下幾個方面：
1、準確、可靠的定位和夾緊，可以減輕甚至取消下料和劃線工作。減小制品的尺寸偏差，提高了零件的精度和可換性。
2、有效的防止和減輕了焊接變形。
3、使工件處于施焊部位，焊縫的成型性良好，工藝缺陷明顯降低，焊接速度得以提高。
4、以機械裝置代替了手工裝配零件部位時的定位、夾緊及工件翻轉等繁重的工作，改善了工人的勞動條件。
5、可以擴大先進的工藝方法的使用范圍，促進焊接結構的生產機械化和自動化的綜合發展。
在設計夾具體時應滿足以下基本要求。
1、具有足夠的強度和剛度。
2、結構簡單、輕便，在保證強度和剛度前提下結構盡可能簡單緊湊，體積小、質量輕和便于工件裝卸。
3、安裝穩定牢靠。
4、結構的工藝性好，便于制造、裝配和檢驗
5、尺寸要穩定且具有一定精度。
6、清理方便。
