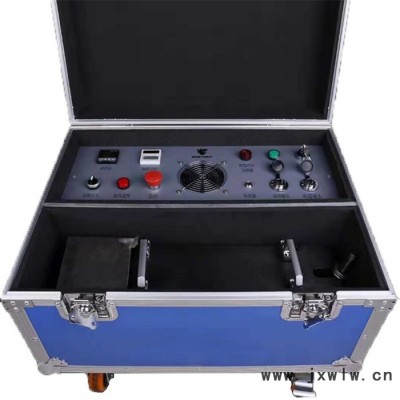

止水帶焊接機

1、 溫控儀外部顯示溫度調(diào)至146℃，內(nèi)部參數(shù)溫度調(diào)145℃（溫度可根據(jù)不同止水帶、不同環(huán)境做適當(dāng)調(diào)整，注意：調(diào)試時外部顯示溫度要高于內(nèi)部參數(shù)溫度1-2℃），

2、 時間繼電器調(diào)10分鐘，

3、 把要對接的止水帶對接面拋光打磨，止水帶沿對接縫處左右（上下兩面）拋光打磨3-4公分，

4、 止水帶拋光打磨的表面用二**清洗干凈，

5、 打開電源、打開加熱開關(guān)，

6、 溫度在115℃至120℃之間，放好止水帶和止水帶焊接專用生膠片，把轉(zhuǎn)盤把手稍緊，

7、 溫度到130℃至135℃壓緊，

8、 溫度達到146℃設(shè)備報警，按下急停鍵，關(guān)掉加熱開關(guān)，關(guān)掉電源開關(guān)，

9、 松開急停開關(guān)以備下次焊接
10、 停放5分鐘，再打開即可。

止水帶接頭機**是專用于背貼式止水帶（外貼式止水帶）接頭的工具（模具）。止水帶接頭機一般配以控制柜和千斤頂使用。

止水帶接頭焊接機是止水帶接頭用的機子（工具。）又名止水帶熱熔機、止水帶熱熔焊機、止水帶熱熔焊接機、止水帶接頭硫化機。

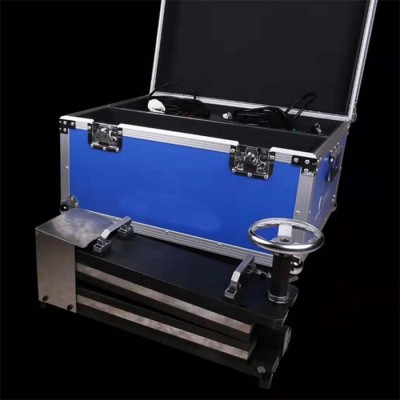

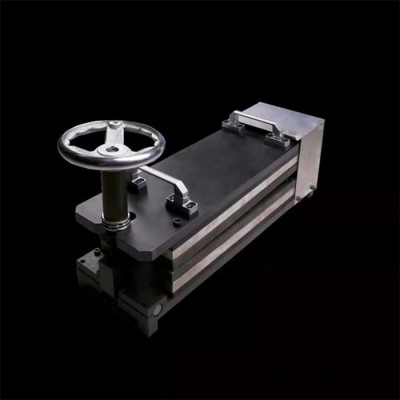

止水帶接頭焊接機是由模具和控制箱兩部分組成，模具內(nèi)設(shè)有與控制箱相連接的電熱元件，模具的界面形狀與被加熱元件相適應(yīng)，模具的中間部位設(shè)有測溫設(shè)施，生膠片與止水帶接頭處的硫化膠材料相似，親和作用大，生膠片里的硫化劑擴散至接頭界面，與硫化膠剩余的雙鍵發(fā)生交聯(lián)反應(yīng)，形成共硫化體系，使兩根止水帶接頭處連為一體，加壓硫化過程中需嚴(yán)格控制硫化溫度和硫化時間。

止水帶焊接機

功能：止水帶搭接

使用范圍：隧道中埋**、鋼邊**、背貼止水帶

性能特點：

設(shè)備性能優(yōu)良，操作方便，焊接速度快

焊接質(zhì)量好，焊接接頭平順、牢固，防水性能好

結(jié)構(gòu)簡單、設(shè)計合理

設(shè)備用途：止水帶焊接

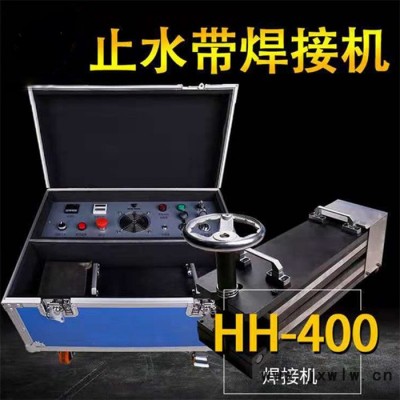

設(shè)備型號：HH-400/HH-400A

止水帶焊接機技術(shù)參數(shù)

型號                       HH-400                   HH-400A

電壓（V）            2207VAC/50-60HZ        2207VAC/50-60HZ

功率（W）                2000                         3000

長~寬~高（MM） 670*520*500                670*520*500

整機重量（KG）         60                             65

1、止水帶表面要按設(shè)計和規(guī)范要求搭接長度做好控制標(biāo)線；

2、搭接范圍表面要打磨處理和清刷干凈；

3、設(shè)備控制參數(shù)根據(jù)現(xiàn)場試焊效果進行適當(dāng)調(diào)整；

4、止水帶放入機頭時要保證搭接長度、接頭順直；手輪必須壓緊。

1.橡膠止水帶熱熔焊機是由模具和控制箱兩部分組成，模具內(nèi)設(shè)有與控制箱相聯(lián)接的電熱元件，模具的界面形狀與被加熱元件相適應(yīng)，模具的中心部位設(shè)有測溫設(shè)施，混煉膠片與止水帶接頭處的硫化膠材料相似，親和作用大，混煉膠片里的硫化劑擴散至接頭界面，與硫化膠剩余的雙鍵發(fā)作交聯(lián)反應(yīng)，構(gòu)成共硫化系統(tǒng)，使接頭處連為一體，加壓硫化過程中需嚴(yán)格控制硫化溫度和硫化時刻。

?2.橡膠止水帶熱熔焊接工藝特征：

（1）止水帶熱熔焊接機操作便當(dāng)，溫度自動控制，焊接接頭平順、健壯，防水性能好。

（2）止水帶調(diào)直夾具具有加工簡略、操作便當(dāng)?shù)奶卣鳎顾畮е亓枯p，便于設(shè)備，調(diào)直作用好。

?3.橡膠止水帶操作要點：止水帶設(shè)備人員在仰拱混凝土施工前，有必要對止水帶的長度進行檢查。止水帶的長度有必要大于該段仰拱1.5m以上。如果長度缺乏，將止水帶接長，以便下次止水帶施作便當(dāng)聯(lián)接。

將兩個止水帶接頭切齊對正。

b、預(yù)留3-5mm接縫,將熱混煉膠片加添在預(yù)留接縫處。

c、用8cm寬、65cm長、2mm厚的生膠帶包裹止水帶接縫一周，并用手壓實密貼。

d、將聯(lián)接接頭位置置于熱熔焊接主機上。

e、在溫控儀上調(diào)試好需求加熱的溫度，195℃±10℃。

f、在加熱過程中不斷調(diào)整千斤頂，使兩塊模具縫隙剛好到達止水帶厚度中止。

g、加熱時刻10min±5min。待冷卻到室溫即可。
