一、主要用途：

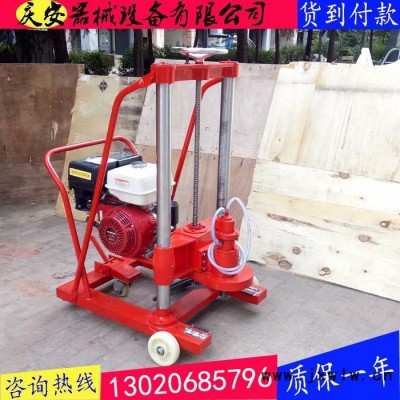

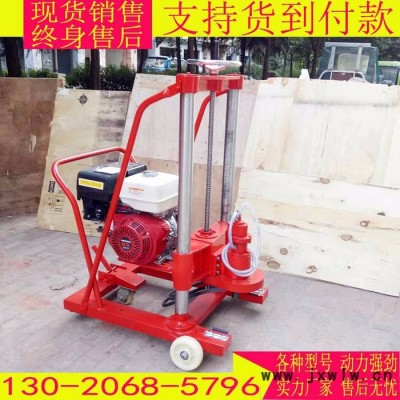

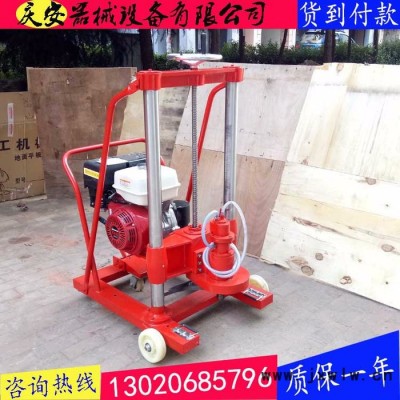

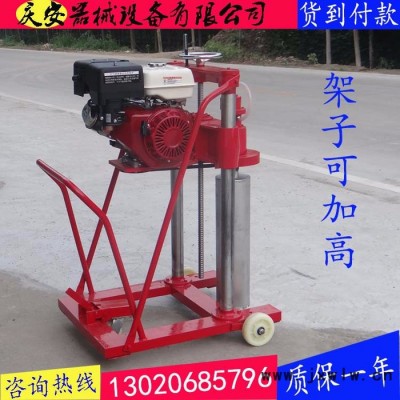

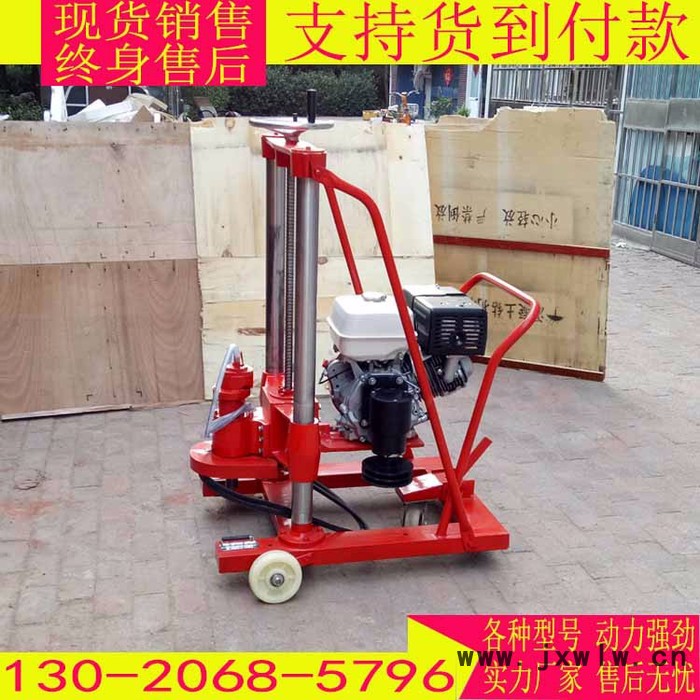

HZ-20型混凝土鉆孔取芯機采用高速切割技術，與薄壁金剛石鉆頭配套，廣泛應用于工程建筑、市政工程、設備安裝工程和建筑質量檢查等領域的鉆孔與取芯。

1、 在公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。

2、 安裝大型機器設備鉆地腳螺栓孔。

3、 安設橋梁扶手及交通安全防護欄桿鉆孔。

二、主要特點：

1、 采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。

2、 采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。

三、技術參數：

四、實用方法：

1、將本機移zhi需鉆孔取芯處，在底座上擰上四只調節螺釘（5），調節機器水平，并在地面上預埋M16的鐵膨脹螺栓，以固定本機。

   2、按鉆孔的尺寸要求裝上鉆頭。

   3、接通水源，檢查鉆頭內是否有水漏出。

4、打開電源開關，空轉幾分鐘，并轉動進給手柄，進行鉆進。

五、注意事項

   1、鉆孔時，應保證進給速度均勻，大約為3～5cm/min左右，如發現鉆頭受卡，可適當降低進給速度，必要時可將鉆頭提升一段，然后再慢慢鉆入，忌硬性鉆進，以免打壞鉆頭及機器。

   2、整個鉆進過程中必須保持充分水冷卻。

   3、鉆孔結束時，只有將鉆頭脫離工件時，才可停機。

   4、鉆進過程中，不得超載，當電機溫度超過70℃，（手感燙手），應降低加載力，并更換新鉆頭。

六、維護和檢查

  1、定期檢查各部件連接處，如有松動應及時調整。

  2、鉆頭裝入時，應在兩螺紋處加入鈣基潤滑脂。

  3、鉆孔結束后，將鉆機各部分擦洗干凈，并在立柱及齒條上加潤滑油。

  4、每隔半年換減速箱內的潤滑脂。
