安科瑞B(yǎng)D系列電力變送器
1 概述
BD系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB/T13850-1998、IEC-688標準。

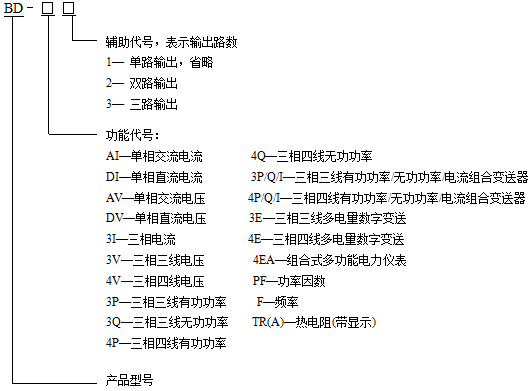

2 型號說明
3 技術指示
型號 技術參數 | BD-DI BD-DV | BD-TR BD-TRA | BD-AI BD-AV | BD-3I3 BD-3V3 BD-4V3 | BD-3P BD-3Q BD-3P/Q/I | BD-4P BD-4Q BD-4P/Q/I | BD-3E BD-4E BD-4EA | BD-PF BD-F | ||
精度等級 | 0.5級，0.2級 | |||||||||
輸入 | 信號 | DC 4~20mA, 0~20 mA DC 0~10V, 0~75mV DC 0~300V | PT100 | AC 0~1A、0~5A AC 0~120V、0~300V、0~500V | AC 1A、5A AC 100V、220V、380V | |||||
過載 | 電流：持續1.2倍，瞬時電流10倍/1秒；電壓：持續1.2倍，瞬時電壓2倍/1秒 | |||||||||
頻率 | 45Hz~65Hz | |||||||||
輸出 | 信號 | DC 4~20mA、0~20mA、0~5V、0~10V、 | ||||||||
負載 | 電流輸出時≤600Ω，電壓輸出時≥1000Ω | |||||||||
選配功能 | ／ | ／ | RS485通訊 | ／ | ／ | ／ | RS485 通訊 | ／ | ||
電源 | AC 85V~265V/DC 100V~350V | |||||||||
溫度漂移系數 | 0.5級時≤200ppm/℃，0.2級時≤100ppm/℃ | |||||||||
響應時間 | <400ms | |||||||||
絕緣電阻 | ≥100MΩ | |||||||||
工頻耐壓 | 輔助電源/輸入/輸出2kV/1min,50Hz | |||||||||
環境 | 溫度 | 工作：-10℃~55℃ 儲存：-25℃~70℃ | ||||||||
濕度 | ≤93%RH，不結露，無腐蝕性氣體場所 | |||||||||
海拔 | ≤2500m | |||||||||
安裝方式 | TS35mm導軌或螺釘固定 | |||||||||

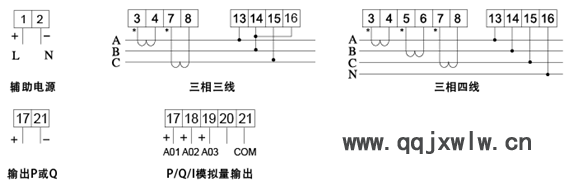

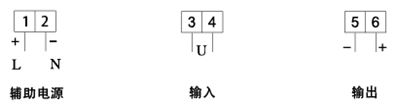

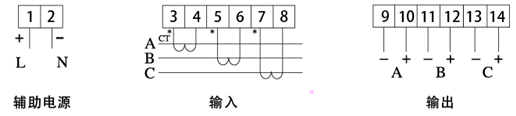

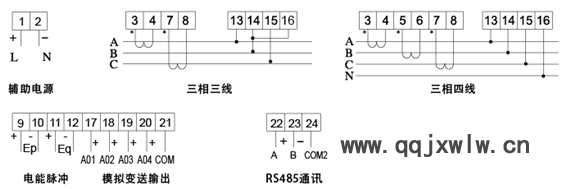

4 接線端子

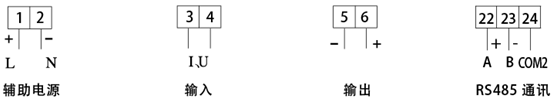

BD-DV、BD-DI
例如：4路變送輸出對應關系
變送輸出 | 測量對象 | 對應關系 |
A01 | P | 4-20mA對應0-866W |
A02 | Q | 4-20mA對應0-866Var |
A03 | Ia | 4-20mA對應0-5A |
A04 | PF | 4-20mA對應0-1 |
5 外形尺寸

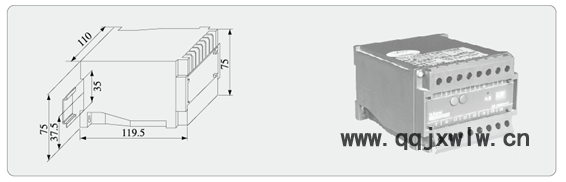

BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如圖1所示：
圖1

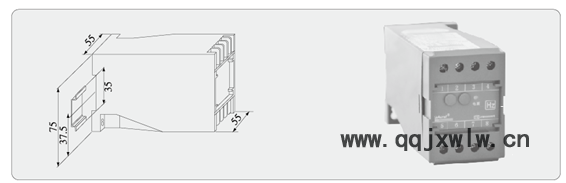

BD-PF、BD-F、BD-TRA外形尺寸如圖2所示：
圖2

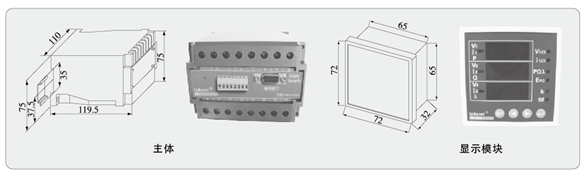

BD-3I3、BD-3V3、BD-4V3、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E的外形尺寸如圖3所示：
圖3

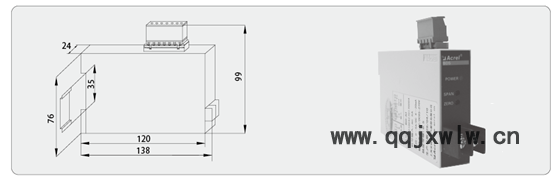

BD-4EA外形尺寸如圖4所示：
圖4
注：BD-4EA組合式多功能電力儀表主要適合于GCK、GCS、MNS等低壓抽屜柜的出線回路中，特別是電器元件排列較為緊湊的場合。產品由信號采集處理部分（即BD-4E）和顯示器組成，BD-4E安裝在內部導軌上，顯示器安裝在柜體面板上。功能與ACR220E一致。
