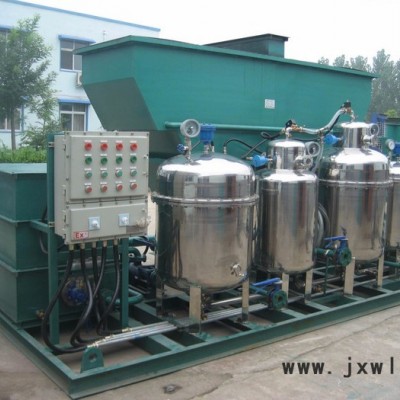

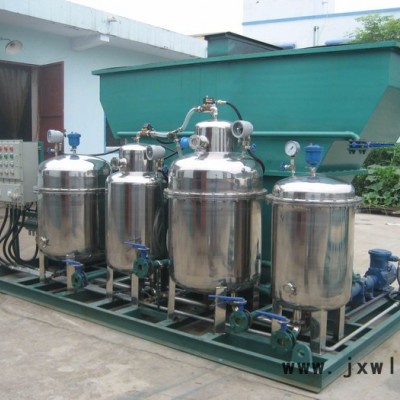

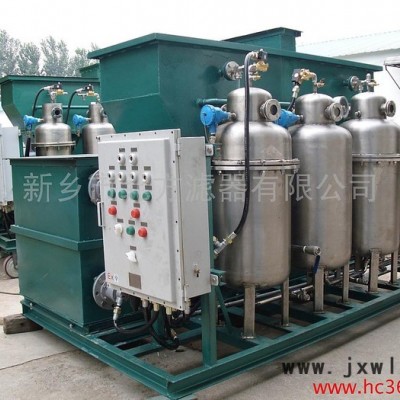

QSYF系列油水分離器主要斜板分離器、高效水-油分離器(含預過濾器、重力分離器、高效聚結分離器、吸附過濾器)及相應的配套裝置組成。工藝原理介紹如下:

⑴污水通過污水泵送入斜板分離器中。污水泵具有較強的自吸能力,流量均勻,并且對油分沒有機械剪切乳化的副作,適用于含油污水的輸送。

⑵斜板分離器能有效去除水中的浮油和游離油,浮油上升到分離器表面并自流進入污油箱,而沉降的污泥定期排放。

⑶斜板分離器處理后的污水自流進入緩沖水箱,水箱上設有液位開關,具有高位和低位報警功能。當水位達到一定高度時,自動啟動污水提升泵,當水位下降到一定位置時,自動停止提升泵。提升泵把污水送入預過濾器等后續設備進行處理。

⑷預過濾器能有效過濾水中的細小懸浮顆粒(10μm),保護高效聚結分離器,延長其使用壽命預過濾器級，用以除去水中的雜質顆粒，防止以顆粒為核心而不能破乳除油，同時將水中的水包油進行破乳，然后輸送至重力分離器內。

⑸重力分離器利用流程長的特性，使細小的油粒充分接觸并逐漸長大并上浮，超過80%的油在這一級被聚集排出，只有很少量的細小油粒被輸送到**一級-高效聚結分離器內，因此重力分離器能夠大大延了聚結濾芯的使用壽命。

⑹高效聚結分離器用于去除水中殘余的油分(乳化油),聚結濾芯將水中微細油滴聚結成為大的油滴,并使之迅速上浮,匯集于聚結分離器的集油室中,處理后的水中油含量達到<5mg/L,可直接排放; 集油室中收集的污油定期排放到油罐中,回收利用。

⑺吸附過濾器內裝有容量大的活性碳濾芯,用于深度吸附去除水中殘余的有機物,使其達到**排放標準。 適用范圍QSYF系列的油水分離設備是根據成品油庫的污水特性推出的新型環保產品，可廣泛應用于輕質油油庫作業產生的含油污水處理，包括油罐區的洗罐水、機械維修時排放的含油污水，適用于鋼廠、冶金、石化、船舶及清洗行業含油廢水處理。
