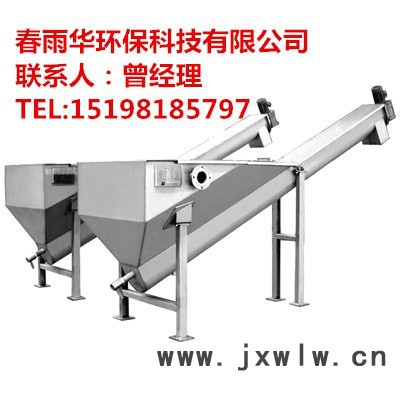

春雨華污水處理成套設備螺旋式砂分離機/分離設備 污水處理設備

結構以及原理：

螺旋式砂水分離機由無軸螺旋、襯條、U型槽、水箱，導流板和驅動裝置等組成。當砂水混合液從分離器的一端頂部輸入水箱，混合液中較大的如砂粒等將沉積于U型槽底部，在螺旋的推坳下，砂粒沿斜置的U型槽底提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸置盛砂桶，而與砂分離后的水則從溢流口排出并送往廠內進水池。

特點:

1、砂水分離機的沉淀裝置與輸砂裝置為封閉式一體化結構，并具有結構緊湊、重量輕、高工作可靠性、維修工作量少等特點。

2、砂水分離機分離效率可達96%~98%，可分離出粒徑0.2mm的顆粒，回收率不低于98%;直徑大于0.1mm的砂礫去除率不小于80%。

3.在正常情況下砂水分離機與泵式沉砂器和儲砂間的砂泵的性能相配。在必要的時候，也可連續運行。

4、砂水分離機的殼體、支架、輸砂器等重要部件的材質采用不銹鋼制作，U型槽內的輸送螺旋形式為無軸螺旋，其結構設計為保證物料流通，無堵塞;無軸螺旋體具有足夠的強度和剛度，保證在**大的工作荷載下，不會產生影響使之變形或伸長。

5、無軸螺旋的支承軸承防水、防塵、耐磨、自動潤滑。

6、砂水分離機的分離池采用不銹鋼加工焊接而成，底部為半圓形，用于支撐螺旋輸送器。進水口和溢流管安裝在容器的上部，排水管安裝在下部便于維修。所有管件和法蘭盤采用不銹鋼。

7、砂水分離機進出管口徑設計能防止水中雜物的堵塞。

8、砂不分離機及輔助件的配置適合連續工作和間歇工作的要求。

9、U型槽螺旋槽內裝有足夠數量的可換襯體，結構簡單，使用壽命長，便于更換

10、設備中沒有高速運轉零件，因此螺桿磨損低，幾乎不需維修。

11、驅動裝置采用軸裝式減速機，輸出軸與螺旋器直聯。

安裝及操作：

1、砂水分離器平穩安置在工作平臺上，底腳必須和地面用膨脹螺栓固定后，無明顯振動才能運行，同時應將接料斗與其它設備配合。

2、砂水分離器使用時首先必須給減速機加注機械油至油標1/2處(詳見減速機說明書)。

3、接通電源，點動按鈕，觀察螺桿轉動方向是否正確，螺桿轉動方向始終朝著物料出口方向轉進。

4、開動后工作人員必須注意物料有無堅硬雜物，一經發現輸送機有異常情況，立即停機排除故障后再恢復運行。當砂水分離器處于工作狀態時不得除去保護蓋。

5、如果砂水分離器工作中有超過24小時間歇，重新開始工作時必須有操作員在場觀察。

維修及注意事項：

1、經過一段時間的運行，應觀察槽內的尼龍內襯。如有磨損應更換。

2、定期檢查減速機的潤滑油是否達油面刻度線，當不足時應加注潤滑油(具體操作請參照減速機操作說明書)。

3、定期檢查螺旋的磨損，在螺旋更換之前可以磨掉螺旋原始尺寸**大值的10%。

4、該設備必須定期進行保養維修，并對設備進行全面清理。

5、如設備發生故障，應立即停止運行并通知生產廠家進行維修。

6、設備中沒有高速運轉零件，因此螺桿磨損低，幾乎不需維修。

7、驅動裝置采用軸裝式減速機，輸出軸與螺旋器直聯。

CYHFL型螺旋式砂分離機參數
