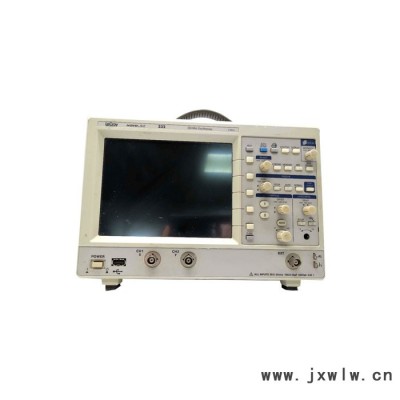

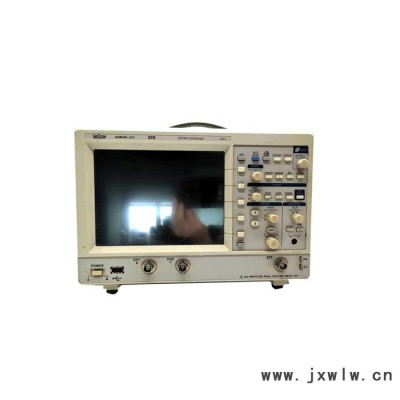

350 MHz, 2GS/s (隔行掃描), 500kpts/通道, 7.5英寸顯示器

在低帶寛示波器中提供了獨特的功能

WaveJet 300系列提供了通常在低帶寛便攜式示波器中沒有提供的無可比擬的性能和調試工具。工師師可以使用100MHz帶寛的其它示波器中設有提供的回放功能和長捕獲時間，簡化和縮短調試過程。除了提供杰出的性能和功能外，WaveJet重量輕、便于攜帶，厚僅4寸，擁有大型7.5寸彩色顯示器。

回放

許多工程師發現，在示波器屏幕上查看快速更新的顯示畫面非常重要，以保證捕獲大量的數據，而不會漏掉任何頻次低的事件。其它示波器在衰落前在屏幕上簡單地顯示這些事件。但具有回放功能的WaveJet可以讓您看到更多訊息。回放可以在時間上向回查看波形，查看頻次低的事件，如欠幅脈沖或毛刺，并以發生的順序顯示這些事件，從而為您提供獨特的視角，簡化調試和診斷工作。

動畫：回放波形

長捕獲

低帶寛便攜式示波器通常只提供非常短的內存長度，這使得用戶不能實現示波器的全部潛能。 WaveJet消除了高取樣率和長捕獲時間的矛盾，其取樣速率為每秒20億樣本，捕獲時間是同類中其它示波器的200倍。長內存使得WaveJet成為查看低頻和高頻信號組合或具有快速邊沿的低速訊號的理想示波器。

放大長捕獲數據，查看細節；保持高取樣速率。

自動測量

可以使用26個自動測量參數，節約訊號測量時間?？梢圆榭床捎门c通道相同顏色色碼的結果，顯示**小值和**大值。

自動測量結果

波形數學運算

WaveJet為進一步分析提供了數學運算功能，提供的數學運算功能包括加、減、乘和FFT。然后可以在計算得出的波形上進行測量。

波形演算

示波器設置和參考波形

可以把捕獲的波形和WaveJet設置保存到內存或優盤中。然后可以在以后再調用這些設置，比較測試結果。

采集模式

峰值檢測和等時采集模式可以靈活地捕獲和測量信號。在使用峰值檢測模式時，WaveJet可以捕獲**小1納秒的毛刺，在使用等時模式時可以實現高達每秒1000億樣本的取樣速率。

頻率計數器

可以使用內置6位頻率計數器，簡化測試方式。將一直顯示計數器，而且計數器一目了然，閱讀起來非常容易。

觸發

除邊緣觸發外，還提供了其它觸發功能，包括脈寛觸發、周期觸發、脈沖數觸發和TV觸發，幫助您捕獲需要查看的訊號。

觸發源選擇
