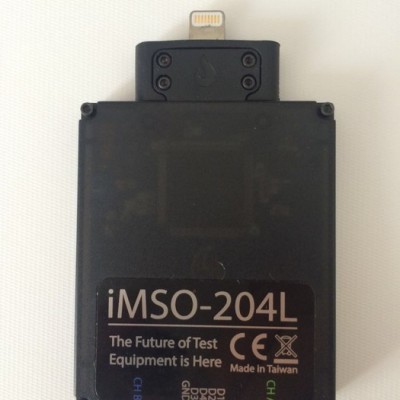

iMSO-204L混合信號示波器

產品介紹：

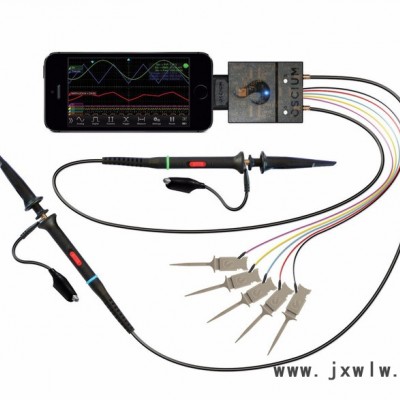

結合了常規示波器的多種測試功能以及簡便靈活的操作性，Oscium的iMSO-204L混合信號示波器將測試測量帶到了一個微智能時代，其基于賽普拉斯PSOC平臺研發的測試儀器，超便攜式模塊設計，與智能終端（智能手機、平板電腦）連接并通過智能APP軟件直接顯示，隨時隨地**可進行測試。搭載在操作系統（IOS）與互聯網連接，可將實驗結果與實驗問題通過E-mail及時的分享和解決。

產品特點：

1.智能觸屏操作，丟棄了傳統的按鈕式操作，讓測試變的更簡單便捷。

2.與智能終端連接，輕巧靈活；讓測試不在受時間地域的限制，隨時隨地都可以進行測量。

3.數據記錄、數據截圖可隨時Email共享

4.具有Demo模式（模擬輸入），在沒有連接硬件的時候系統自動在Demo模式下運行，Demo模式可顯示正弦波、三角波、方波、鋸齒波，并對每通道信號的幅度、頻率、DC偏置、周期進行設置。

5.具有水平和垂直光標測量功能，可對時差、相位差、百分比進行測量

6.模擬探頭有1倍和10倍可選擇，耦合方式也可選擇AC或DC

7.模擬和數字多種觸發模式，模擬可選擇上升沿、下降沿、自動觸發等模式。數字可設置觸發延遲、觸發電平、HOLDOFF（觸發釋抑）

8.FFT、數據記錄**數學運算，通道之間可進行加法、減法、乘法、除法、積分、微分等**數學運算。

性能參數：

   1、模擬通道

采樣頻率：50MHz

模擬帶寬：5MHz

分辨率：8bit

通道數：雙通道

耦合方式：AC/DC、

觸發模式：Auto/Normal/Single/Stop

水平靈敏度：200ns/div-10s/div

垂直靈敏度：500mv/div-20v/div（10x） 50mv/div-2v/div（1x）

  2、數字通道

通道數：4通道輸入

**大輸入數字電壓：-0.5V-7V

觸發類型：A、A&B、A|B、A B

數字探頭：4 bits，1Gnd，0.100”可拆卸的SMD連接

應用領域：

汽車電子、醫療電子、IT通訊網絡、元器件制造、LED制造、電源制造、PCB及電路載體制造、線圈生產、高校實驗室、電子愛好者、生產線監測
