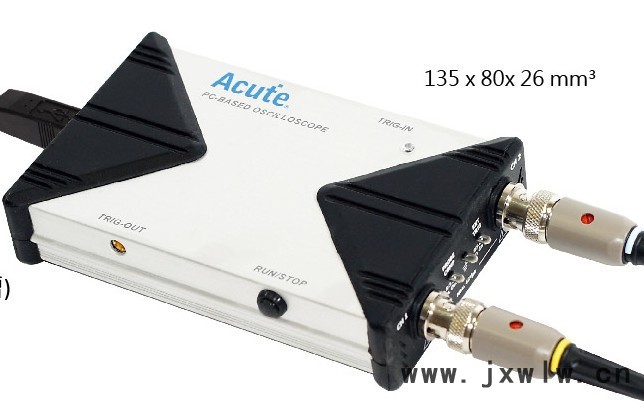

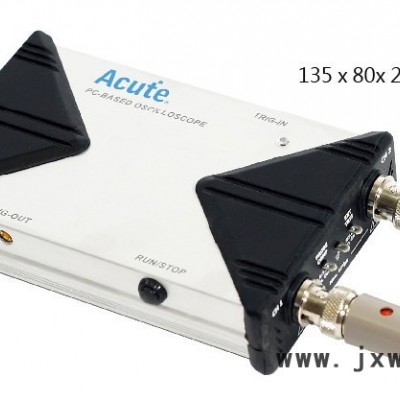

規格

TS2202A TS2212A

采集

模式

取樣, 平均, 包絡, 峰值檢測, 高分辨率

實時取樣率

1 GS/s @ 1-通道; 500 MS/s @ 2-通道

記錄長度

一般:每通道 10K 取樣點

單次:TS2202A: 每通道 10K 取樣點 ; TS2212A: 每通道 64M 取樣點

輸入

輸入耦合

2 (信道 1, 信道 2)

輸入通道

交流/直流

輸入阻抗

1 MΩ ∥ 18 pF

過電壓保護

±100 V (直流+交流峰值)

通道到通道隔離度

≧ 100 : 1

通道間延時

當兩通道間使用相同刻度與耦合設定時為 100 ps

垂直

帶寬

200 MHz @ 1-通道 ; 100 MHz @ 2-通道

上升時間

1.75 ns @ 200 MHz ; 3.5 ns @ 100 MHz

分辨率

8 bits

輸入靈敏度范圍

2 mV/div to 10 V/div (滿刻度: 顯示區域內 ±4 格, 顯示區域外 ±1 格)

位移范圍

±4 格

偏置范圍

±150 V @ 2, 5, 10 V/div

±15 V @ 0.2, 0.5, 1 V/div

±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div

垂直精度

滿刻度 ±3%

帶寬限制

20 MHz, 100 MHz 或不限制

水平

時基范圍

2 ns/div to 10 s/div(顯示區域 10 格)

時基分辨率

40 ps

時基精度

±10 ppm

延遲范圍

前置觸發: 顯示區域內的 0 to 100%

后置觸發: 最高到 50 秒

觸發

觸發模式

自動, 一般, 單次, 滾動 (當時間刻度 ≧ 每格 200 ms 時)

觸發源

通道 1, 通道 2, 外部觸發(TTL only)

耦合方式

直流, 低頻抑制 (50kHz), 高頻抑制 (50kHz), 噪聲抑制

觸發范圍

顯示區域中央算起 ±4 格

垂直靈敏度

1 div or 5 mV @ <10 mV/div

0.6 div @ ≧ 10 mV/div

釋抑時間

~60 ns to 10 sec.

觸發類型

邊緣, Video/TV, 寬度

基本觸發

正沿, 負沿, 交替, 任意沿

高級觸發

視頻

NTSC, PAL, SECAM, 圖場, 掃描線

邊緣

A-觸發

寬度

正脈波/負脈波/任意 <, >, =,≠ 范圍從 8 ns to 50 秒

測量 / 波形處理

特殊功能

自動設定, 長時間紀錄

測量

頻率, 周期, 峰值, 最大值, 最小值, 最高值, 最低值, 幅值, 平均值, 均方根值, 正負功率周期, 正負脈沖寬度

光標

時間, 幅度

數學運算

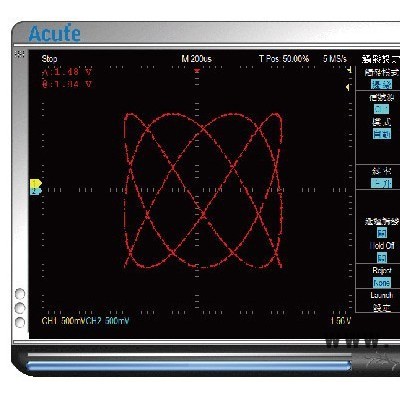

加, 減, 乘, 除, XY

快速傅利葉轉換

Rectangular, Blackman, Hann, Hamming, Harris, Triangular, Cosine, Lanczos, Gaussian ( 垂直刻度：dBm RMS, dbV RMS, Linear RMS )

數據導出

WORD, EXCEL, CSV, TEXT, HTML, 剪貼簿, Hardcopy, 預覽

輸入/輸出

觸發輸入

TTL 3.3 V 準位 (正緣 / 負緣)

觸發脈寬

> 8 ns

觸發輸出

TTL 3.3 V

可疊加最多通道數

6 ch (3 臺 TravelScopes 示波器, 1 臺主機& 2 臺從機)

觸發源

僅允許由主機

主從設備偏置

主機與從機之通道間 ±8 ns

輸出通道

2 (Gen.1, Gen.2)

輸出抗阻

600 Ω

頻率

直流 to 1 MHz

振福

0 V to 2.5 V ,±50mV

偏置

雙信道模式時固定在 0 V

單通道(Gen 2.)模式時在 -1.25 V to 1.25 V

FG 模式

正弦波, 方波, 脈波, 三角波, 鋸齒波, 直流

調變

AM, FM, PM, ASK, FSK, PSK

其他

掃描, 脈波組

項目

數量

TravelScope 主機

1

堆棧接線

1

USB 2.0 接線

1

250 MHz 探棒及附件包

2

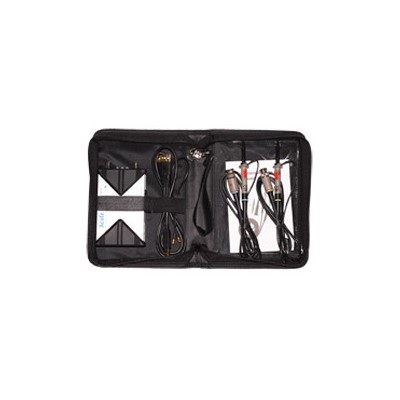

攜帶包

1

安裝光盤

1
