帶寬： |
200 |
通道數： |
4 |
| 帶寬 | 200 |
|---|---|
| 通道數 | 4 |
| 結構型式 | 臺式 |
| 分類 | 數字存儲示波器 |
| 品牌 | Gwinstek/固緯 |

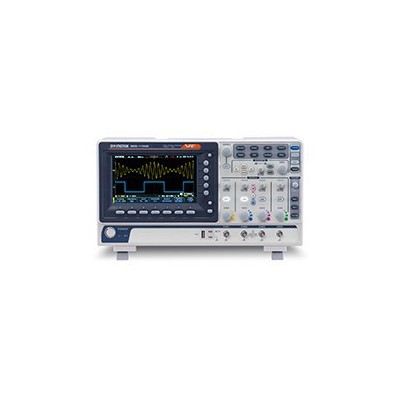

| 型號 | GDS2204A |
| 加工定制 | 否 |
特點：
* 70/100/200/300MHz帶寬, 提供2/4模擬輸入通道,
* 雙取樣模式: 最高2GSa/s實時取樣率及100GSa/s等效取樣率
* 2M內存，獲取更多波形細節
* 8英吋800*600高分辨率大尺寸畫面, 符合視覺習慣且信息不占用波形顯示區域
* 第二代Memory Prime技術，波形捕獲率可高達80,000次以上（80,000wfs/s）
* 彈性、豐富且隨時擴充的應用接口，保障客戶的投資價值
* 可選8或16通道邏輯儀，數模信號同時進行分析
* 可選DDS波形發生器，集合式設計節省工作空間
* 可帶寬升級，根據預算靈活選擇帶寬
* 可升級CAN/LIN 總線分析 ,進階邏輯 ,資料紀錄器 ,數位電壓表及水平觸發定點展開功能
* 可以選購AFG-125P/225P任意波信號發生器以及邏輯分析儀組合成全新多功能實驗工作站，成為五合一的數字示波器。（具備示波器，邏輯分析儀，電源，信號源，電壓表等多功能儀器）
規格參數：
| 規格 | |||||||||
| GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A | ||
| 垂直系統 | 通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 帶寬 | DC~70MHz | DC~100MHz | DC~200MHz | DC~300MHz | |||||
| (-3dB) | (-3dB) | (-3dB) | (-3dB) | ||||||
| 上升時間 | 5ns | 3.5ns | 1.75ns | 1.17ns | |||||
| 帶寬限制 | 20MHz | 20MHz | 20M/100MHz | 20M/100M/200MHz | |||||
| (-3dB) | |||||||||
| 垂直分辨率 | 8 bit@1MΩ: 1mV~10V | ||||||||
| 輸入耦合 | AC, DC, GND | ||||||||
| 輸入阻抗 | 1MΩ// 16pF | ||||||||
| 精確度 | 當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV) | ||||||||
| 當1mV/div 時 ,精確度為±(5% X |讀值| + 0.1div + 1mV) | |||||||||
| (量測方式是以平均16次以上的模式并將水平位置設為零) | |||||||||
| 極性 | 正向 &反向 | ||||||||
| 最大輸入電壓 | 300V (DC+AC Peak), CAT I | ||||||||
| 偏移范圍 | 1mV/div ~ 20mV/div : ±0.5V | ||||||||
| 50mV/div ~ 200mV/div : ±5V | |||||||||
| 500mV/div ~ 5V/div : ±50V | |||||||||
| 10V/div : ±500V | |||||||||
| 波形信號處理 | +, -, ×, ÷, FFT, FFTrms ,微分 ,積分 ,開根號 | ||||||||
| FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris. | |||||||||
| 觸發系統 | 來源 | CH1 ,CH2, CH3*, CH4*, Line, EXT, D0-D15** | |||||||
| *四通道機型 ** DS2-8LA 或DS2-16LA 選配提供 | |||||||||
| 觸發模式 | Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single | ||||||||
| 觸發類型 | Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Event-Delay(1~65535 events), Time-Delay(10nS~10S), Logic*, Bus* | ||||||||
| *需有 DS2-8LA 或DS2-16LA 選配 | |||||||||
| 觸發延遲時間 | 10ns ~ 10s | ||||||||
| 耦合選項 | AC,DC,LF rej. ,HF rej. ,Noise rej. | ||||||||
| 靈敏度 | DC ~ 100MHz Approx. 1div or 1.0mV | ||||||||
| 100MHz ~ 200MHz Approx. 1.5div or 15mV | |||||||||
| 200MHz ~ 300MHz Approx. 2div or 20mV | |||||||||
| 外部觸發 | 范圍 | ±15V | |||||||
| 靈敏度 | DC ~ 100MHz Approx. 100mV | ||||||||
| 100MHz ~ 200MHz Approx. 150mV | |||||||||
| 200MHz ~ 300MHz Approx. 150mV | |||||||||
| 輸入阻抗 | 1MΩ±3%// 16pF | ||||||||
| 水平系統 | 范圍 | 1ns/div ~ 100s/div (1-2-5 increments) | |||||||
| ROLL: 100ms/div ~ 100s/div | |||||||||
| 前置觸發 | 最大10 div | ||||||||
| 后置觸發 | 最大1000 div | ||||||||
| 精確度 | 在任何 ≥ 1 ms 的間格中為±20 ppm | ||||||||
| 實時取樣率 | 1CH: 最大2GSa/s; 2CH: 最大1GSa/s | ||||||||
| 等效取樣率 | 最大100GSa/s | ||||||||
| 記錄長度 | 1CH: 最大2Mpts; 2CH: 最大1Mpts | ||||||||
| 獲取模式 | 一般, 平均, 峰值檢測, 單次 | ||||||||
| 峰值偵測 | 2nS (typical) | ||||||||
| 平均模式 | 可選 ,從2 to 256 | ||||||||
| X-Y 模式 | X 軸輸入 | 通道 1;通道 3* *four channel models only | |||||||
| Y 軸輸入 | 通道 2; 通道4* *four channel models only | ||||||||
| 相位移 | 100kHz 時±3° | ||||||||
| 光標量測系統 | 游標 | Amplitude, Time, Gating available | |||||||
| 自動量測 | 36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | ||||||||
| 自動計數 | 6 位計數器,范圍由2Hz至額定帶寬 | ||||||||
| 控制面板功能 | 自動設定 | 單一按鍵自動設定所有信道的垂直、水平及觸發系統 | |||||||
| 儲存設定 | 20組 | ||||||||
| 儲存波形 | 24組 | ||||||||
| 顯示系統 | 顯示器 | 8" TFT LCD SVGA 彩色顯示 | |||||||
| 顯示器分辨率 | 800 水平 × 600 垂直 (SVGA) | ||||||||
| 插補點方式 | Sin(x)/x 及等效取樣 | ||||||||
| 波形顯示方式 | 點, 向量, 可調累積 (16ms~10s), 無限累積 | ||||||||
| 波形更新率 | 最快每秒 80,000次波形更新 | ||||||||
| 顯示網格線 | 8 x 10 格 | ||||||||
| 界面 | RS232C | DB-9 接口 X1 | |||||||
| USB Port | USB 2.0 高速 host 接口 X2, USB 高速 2.0 device 接口 X1 (背面的2個USB會是共享的, 當用host 時, device不能用, 反之亦然) | ||||||||
| 以太網絡 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX (選配) | ||||||||
| Go-NoGo BNC | 最大5V /10mA TTL 開集極輸出 | ||||||||
| SVGA 影像輸出 | SVGA 影像輸出 (選配) | ||||||||
| GPIB | GPIB 模塊 (選配) | ||||||||
| Kensington 安全鎖 | 背面安全插槽連接至標準 Kensington安全鎖 | ||||||||
| 邏輯分析儀 | 取樣率 | 500MSa/s | |||||||
| (選配) | 帶寬 | 200MHz | |||||||
| 紀錄長度 | 最大每通道2M | ||||||||
| 輸入通道 | 16 通道(D15 - D0) 或 8 通道(D7~D0) | ||||||||
| 觸發類型 | Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART) | ||||||||
| 臨界值選擇 | TTL, CMOS, ECL, PECL, User Defined | ||||||||
| 臨界值精確度 | ±100mV | ||||||||
| 最大臨界值范圍 | ±10V | ||||||||
| 最大輸入電壓 | ±40 V | ||||||||
| 垂直分辨率 | 1 bit | ||||||||
| 電源 | 線性電壓范圍 | 交流 100V~240V ,48Hz~63Hz 自動選取 | |||||||
| 其他功能 | 多國語言 | 提供 | |||||||
| 聯機幫助 | 提供 | ||||||||
| 時鐘 | 時間和日期，提供儲存數據的時間與日期 | ||||||||
| 尺寸及重量 | 380mmX220mmX145mm 4.2kg | ||||||||
