垂直靈敏度	100
帶寬	2.5 GS/s
單次采樣	2.5 GS/s，4
靈敏度	1000
偏轉因數	10000
掃描時間	1000
上升時間	1000
水平精度	1000
同步方式	1000
延遲晃動比	100
等效采樣	2.5 GS/s，4
水平時基范圍	1000
品牌	美國泰克
型號	DPO4014B

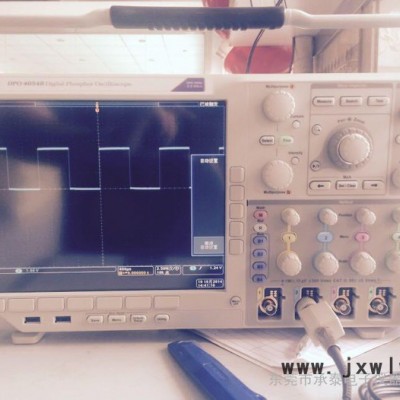

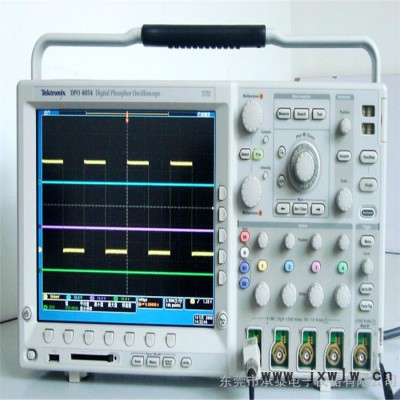

泰克Tektronix DPO4104B-L 混合信號示波器 350M 4通道

加快調試的每一個階段！完善的調試平臺,從探測開始

MSO/DPO4000B系列混合信號示波器擁有高達1 GHz的帶寬和5 GS/s的采樣率,為查看快速變化的信號細節提供了所需的性能。由于多達20條通道,您可以使用一臺儀器,同時分析模擬信號,數字信號和串行信號。再加上自動串行和并行總線分析,創新的Wave Inspector控制功能和自動電源測量功能,MSO/DPO4000B系列為您提供了所需的多功能工具,可以簡化了加快復雜設計的調試工作。

關鍵性能指標

1 GHz,500 MHz,350 MHz 和 100 MHz 帶寬型號2 個和 4 個模擬通道型號16 個數字通道（MSO 系列）所有通道上高達 5 GS/s 的取樣速率所有通道上高達 20M 點的記錄長度最大波形捕獲速率 >50000 wfm/s標準無源電壓探頭,容性負載低于 4 pF,500 MHz 或 1 GHz 模擬帶寬高級觸發套件

主要功能

Wave Inspector 控件為波形數據提供方便導航和自動搜索41 個自動測量和 FFT 分析可簡化波形分析16 個數字通道（MSO 系列）混合信號設計和分析（MSO 系列）

并行總線上自動觸發,解碼和搜索

逐個通道閾值設置

多通道建立和保持觸發

MagniVu 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率

可選的串行觸發和分析 - I2C,SPI,USB,以太網,CAN,LIN,FlexRay,RS-232/422/485/UART,MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自動串行觸發,解碼和搜索選項TekVPI 探頭接口支持有源探頭,差分和電流探頭進行自動縮放和單位設置10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器體型小,重量輕 - 深度 147 毫米（5.8 英寸）,重 5 公斤（11 磅）

連接

前面板和后面板各有兩個 USB 2.0 主機端口,可快速方便實現數據存儲,打印及連接 USB 鍵盤后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge 兼容打印機集成 10/100/1000base-T 以太網端口實現網絡連接,視頻輸出端口用于將示波器顯示輸出到監 視 器或投影儀

可選應用程序支持

功率分析極限和模板測試

HDTV 和定制視頻分析

DPO4000B/MSO4000B系列產品型號：

型號

帶寬

采樣率

記錄長度

模擬通道

數字通道

DPO4014B

100 MHz

2.5GS/s

20 M

4

--

MSO4014B

100 MHz

2.5GS/s

20 M

4

16

DPO4102B-L

1 GHz

5GS/s

5 M

2

--

DPO4034B

350 MHz

2.5GS/s

20 M

4

--

DPO4102B

1 GHz

5GS/s

20 M

2

--

MSO4102B-L

1 GHz

5GS/s

5 M

2

16

DPO4104B-L

1 GHz

5GS/s

5 M

4

--

MSO4034B

350 MHz

2.5GS/s

20 M

4

16

DPO4054B

500 MHz

2.5GS/s

20 M

4

--

MSO4102B

1 GHz

5GS/s

20 M

2

16

MSO4104B-L

1 GHz

5GS/s

5 M

4

16

DPO4104B

1 GHz

5GS/s

20 M

4

--

MSO4054B

500 MHz

2.5GS/s

20 M

4

16

MSO4104B

1 GHz

5GS/s

20 M

4

16

型號

DPO4014B

DPO4034B

DPO4054B

DPO4102B-L

DPO4102B

DPO4104B-L

DPO4104B

概述

MSO4014B

MSO4034B

MSO4054B

MSO4102B-L

MSO4102B

MSO4104B-L

MSO4104B

模擬通道

4

4

4

2

2

4

4

帶寬

100 MHz

350 MHz

500 MHz

1 GHz

1 GHz

1 GHz

1 GHz

上升時間

3.5 ns

1 ns

700 ps

350 ps

350 ps

350 ps

350 ps

取樣速率（1 個通道）

2.5 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

5 GS/s

5 GS/s

5 GS/s

取樣速率（2 個通道）

2.5 GS/s

2.5 GS/s

2.5 GS/s

2.5 GS/s

5 GS/s

5 GS/s

5 GS/s

取樣速率（4 個通道）

2.5 GS/s

2.5 GS/s

2.5 GS/s

—

—

2.5 GS/s

5 GS/s

記錄長度（1 個通道）

20M

20M

20M

5M

20M

5M

20M

記錄長度（2 個通道）

20M

20M

20M

5M

20M

5M

20M

記錄長度（4 個通道）

20M

20M

20M

—

—

5M

20M

最高取樣速率時的持續時間

8 ms

8 ms

8 ms

1 ms

4 ms

1 ms

4 ms

數字通道

MSO 型號在相應的 DPO 型號上增加了 16 個數字通道

MSO/DPO4000B 系列

DPO4014B - 100 MHz,2.5/2.5/2.5 GS/s（1/2/4 個通道）,20M 記錄長度,4 通道數字熒光示波器

DPO4034B - 350 MHz,2.5/2.5/2.5 GS/s（1/2/4 個通道）,20M 記錄長度,4 通道數字熒光示波器

DPO4054B - 500 MHz,2.5/2.5/2.5 GS/s（1/2/4 個通道）,20M 記錄長度,4 通道數字熒光示波器

DPO4102B-L - 1 GHz,5/2.5 GS/s（1/2 個通道）,5M 記錄長度,2 通道數字熒光示波器

DPO4102B - 1 GHz,5/5 GS/s（1/2 個通道）,20M 記錄長度,2 通道數字熒光示波器

DPO4104B-L - 1 GHz,5/5/2.5 GS/s（1/2/4 個通道）,5M 記錄長度,4 通道數字熒光示波器

DPO4104B - 1 GHz,5/5/5 GS/s（1/2/4 個通道）,20M 記錄長度,4 通道數字熒光示波器

MSO4014B - 100 MHz,2.5/2.5/2.5 GS/s（1/2/4 個通道）,20M 記錄長度,4 16 通道混合信號示波器

MSO4034B - 350 MHz,2.5/2.5/2.5 GS/s（1/2/4 個通道）,20M 記錄長度,4 16 通道混合信號示波器

MSO4054B - 500 MHz,2.5/2.5/2.5 GS/s（1/2/4 個通道）,20M 記錄長度,4 16 通道混合信號示波器

MSO4102B-L - 1 GHz,5/2.5 GS/s（1/2 個通道）,5M 記錄長度,2 16 通道混合信號示波器

MSO4102B - 1 GHz,5/5 GS/s（1/2 個通道）,20M 記錄長度,2 16 通道混合信號示波器

MSO4104B-L - 1 GHz,5/5/2.5 GS/s（1/2/4 個通道）,5M 記錄長度,4 16 通道混合信號示波器

MSO4104B - 1 GHz,5/5/5 GS/s（1/2/4 個通道）,20M 記錄長度,4 16 通道混合信號示波器

標準附件

探頭

≤ 500 MHz 型號 - TPP0500,500 MHz 帶寬,10X,3.9 pF。每個模擬通道一個無源電壓探頭。

1 GHz 型號 - TPP1000,1 GHz 帶寬,10X,3.9 pF。每個模擬通道一個無源電壓探頭。

MSO 型號還包含 - 一個 P6616 16 通道邏輯探頭,一個邏輯探頭附件包 (020-2662-xx)。
