品牌	鼎陽siglent
型號	SDS3000系列

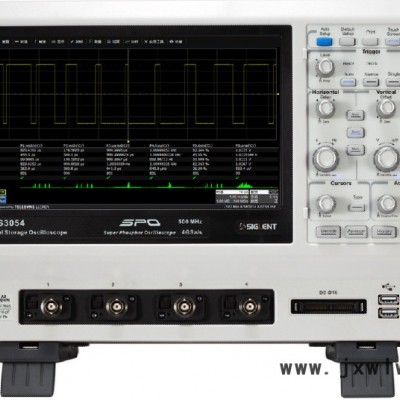

SDS3000系列超級熒光示波器，最大帶寬為1GHz，采樣率4GSa/s，采用創新的SPO技術，支持高刷新、256級輝度等級及色溫顯示、數字觸發和深存儲特性，搭載Windows操作系統和10.1英寸觸摸屏，支持豐富的智能觸發、串行協議觸發和解碼，支持歷史采集（History）、順序采集（Sequence）和波形搜索（WaveScan），具備豐富的測量和數學運算功能，支持16通道的數字邏輯分析，集成25MHz DDS信號發生器，是一款性能先進的高端示波器。

創新的SPO(Super Phosphor Oscilloscope)技術：

主要特性：

  ● 帶寬100MHz、200MHz、350MHz、500MHz、1GHz   ● 2/4模擬通道+1個外觸發通道   ● 最高4GSa/s實時采樣率   ● Windows操作系統和10.1英寸觸摸屏（分辨率1024*600），支持鍵盤、鼠標   ● 智能觸發（邊沿，脈寬，判定合格，邏輯圖，TV，窗口，間隔，漏失，欠幅，斜率，IIC，SPI，UART，RS232，LIN，CAN）   ● 串行總線解碼，支持的協議：IIC、 SPI、 UART/RS232、 CAN、 LIN   ● 分段存儲（Sequence）功能，最大可將存儲深度等分成1000段，儀器根據用戶設置的觸發條件，分段捕獲符合條件的事件   ● 強大的波形搜索（WaveScan）功能，支持多種搜索條件，并把捕獲的異常信號用Zoom功能展現出來，方便用戶在海量信息      中快速搜索出需要關注的波形   ● 歷史波形記錄（History）功能，最大可記錄1023幀   ● 智能串行總線解碼，支持的協議：IIC、 SPI、 UART/RS232、 CAN、 LIN   ● 智能觸發（邊沿，脈寬，判定合格，邏輯圖，TV，窗口，間隔，漏失，欠幅，斜率，IIC，SPI，UART，RS232，LIN，CAN）   ● 24種自動測量，支持統計功能，支持AIM測量   ● 內置25MHz DDS函數發生器，125MSa/s采樣率，16Kpts波形長度   ● 16路數字通道（MSO功能），500MSa/s采樣率，10Mpts存儲深度   ● 豐富的外圍接口：4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail,Trigger Out)，EXT TRIG，標準D型15針SVGA      接口（分辨率1024*600），16通道邏輯和1KHz校準信號接口，方便儀器擴展及程控操作

設計特色：

波形捕獲率高達250,000幀/秒

高達250,000幀/秒的波形捕獲率，超高的波形捕獲率使示波器能輕松捕獲到異常事件或低概率事件

256級輝度顯示

SPO顯示技術是高刷新率和多幀疊加的結果，在單位時間內，當某一像素點出現的波形概率越高，該像素點就越亮，反之越暗

最大存儲深度達10Mpts/CH

在運行狀態時，處理器可以讀取不壓縮的10Mpts原始采集點用于測量，通過協處理器加速測量過程，無論是stop還是run狀態都可以對10Mpts的點進行高速的測量分析

10.1英寸觸摸屏

方便、快捷的觸摸屏操作，使工程師的工作效率更高，通過在屏幕畫一個區域可以激活波形縮放，波形的垂直偏移、水平延遲以及光標的移動及其他設置都可以通過觸摸屏完成

豐富的觸發功能

SDS3000具有豐富的觸發功能，包括邊沿、脈寬、判定合格、邏輯圖、TV、窗口、間隔、漏失、欠幅、斜率、IIC、SPI、UART/RS232、LIN、CAN

串行總線解碼

支持IIC、 SPI、 UART/RS232、 CAN、LIN等串行總線解碼功能，并把解碼后的信息用列表的方式展現出來

分段存儲（Sequence）采樣

將波形儲存空間分成多段，每段空間存儲一個觸發幀，最大可以采集1000個觸發事件， 記錄并提供每一次的采樣時間和死區時間，兩幀之間的最小死區時間為1us，其等效刷新率可達100萬幀/秒

波形搜索技術（WaveScan）

WaveScan提供強大的波形隔離能力，這是硬件觸發所不具備的，在單次捕獲中，WaveScan提供異常波形定位能力，或在很長時間內，對多次采集的波形進行掃描，通過對捕獲的異常進行ZOOM放大，使工程師更清楚地了解異常情況，用戶可以設置，包括邊沿模式、非單調模式、矮脈沖、測量參數、串行模式、總線模式等，在這些搜索條件中，工程師總能找到合適的搜索條件，在海量信息中快速搜索出需要關注的波形，從而快速定位問題

歷史波形記錄（History）模式

回放歷史波形觀察異常事件，通過光標或測量參數快速定位問題來源，鍵盤面板上的“History”按鍵可以快速啟動此功能

全面、直觀的測量統計

具備全面、直觀的測量功能，對每一種測量參數提供七種統計值：當前值，平均值, 最小值， 最大值， 標準方差，樣本數和直方圖顯示，并且最多可執行六種不同的測量參數

強大的數學運算

支持對已運算的波形進行再運算，極大的方便了用戶分析波形

DDS信號發生器

配置了DDS信號發生器，可輸出正弦波、方波、脈沖波、直流信號、噪聲及Demo波，最高輸出頻率可達25MHz

16個邏輯通道

支持多種觸發功能的16個通道邏輯分析模塊，使得其在分析多通道、復雜的數字信號中得心應手，數字通道支持的觸發類型：邊沿、脈寬、判定合格、邏輯圖、間隔、漏失、IIC、SPI、UART/RS232、LIN、CAN

豐富的外圍接口

豐富的外圍接口：4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail, Trigger Out)，EXT TRIG，標準D型15針SVGA接口（分辨率1024*600），16通道邏輯和1KHz校準信號接口
