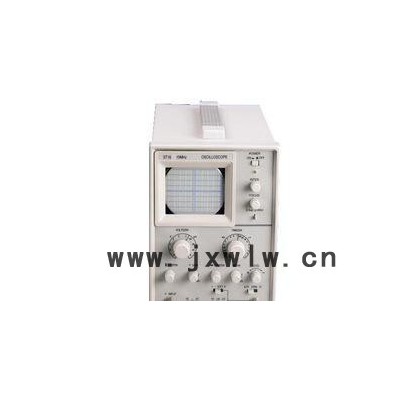

ST16示波器

7MHz/5mv/10ns/單通道

尺寸：134mm x 200m m x 300mm
質量：約5.3kg

簡介：
ST 16型示波器
ST16型示波器為一通用的小型示波器；它具有0-10MHz的頻帶寬度和2mV/div的垂直輸入靈敏度，掃描時基系統采用觸發掃描**快掃速達l00ns/div。ST16型示波器具有體積小、重量輕、耗電省、造型新穎、操作攜帶方便等特點。儀器內附100mV校準信號裝置，可供垂直靈敏度和水平時基掃速校準之用，對被測信號能滿足定性定量要求。因此ST16型示波器非但能適用于一般脈沖參量的測量，特別對電視機、音頻放大器、收音機等電子設備的維修調試十分方便，可供生產線使用。此外亦可作為程序控制機床等機械設備的監視器。
一、技術性能
垂直系統：
頻帶寬度：
DC-lOMHz? -6dB
AC lOHz-5MHz? -3dB
50Hz～lOMHz?? -6dB
輸入靈敏度：0.02V/div-10V/div按1-2-5進位分九檔。
誤差不超過士10%（電源110/220V）。
微調比：≥2.5：1
輸入阻容：1 MΩ／／30pF
經10：1探極為10 MΩ／／15pF
輸入耐壓：400V（DC＋ACp-p）
水平系統：
頻帶寬度：lOHz-200khz
輸入阻容：1 MΩ／／55pF
輸入靈敏度：≤0.5Vp-p／div
掃描時基：0．1μs/div-10ms/div按1-2-5進位分十六檔，
誤差不超過土10%（電源110/220V）
微調比：≥2.5：1
觸發電平：內觸發：≥ldiv
外觸發：≥0．5Vp-p
觸發極性：＋，-
觸發源：內、電視場、外
校準信號：波形：方波
頻率：等于使用電網的頻率
幅度：100mV誤差不超過士5%
示波管：
型號：8SJ31J
加速電壓：1200V
屏幕有效工作面：6div x 10div（ldiv=0.6cm）
余輝：中
其他：工作環境：溫度-10度到40度
相對濕度≤85％（30℃）
使用電源：110/220V士10% 50/60Hz
消耗功率：約30VA
工作時間：連續使用8h

ST16W型示波器為一通用小型示波器，具有體積小、重量輕、耗電省、造型新穎和操作方便等
優點。技術特性：頻帶寬度： DC 0-10 MHz（6db）。輸入靈敏度：20mv/div -10v/div。掃描速度：0.1us/div-10ms/div。有效工作面：6div×10div（1div=0.6cm）體積：24（W）×12（H）×30（D）cm；重量：5㎏ 。
