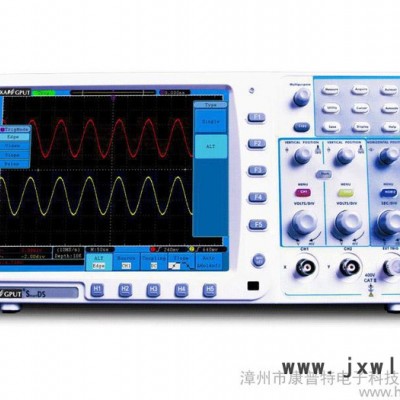

型號

SDS8202

帶寬

200MHz

實時采樣率

2GS/s

時基范圍 (s/div)

1ns/div～100s/div, step by 1~2~5

上升時間

≤1.7ns

顯示屏

 8”color LCD, 800 x 600 pixels, 65535 colors

通道

 2 + 1 (external)

存儲深度

 10M

輸入耦合

 DC, AC, and GND

輸入阻抗

 1MΩ ± 2%, in parallel with 10pF ± 5pF

通道間隔離度

 50MHz : 100 : 1, 10MHz : 40 : 1

最大輸入電壓

 400V (PK - PK) (DC + AC, PK - PK)

直流增益精確度

 ±3%

直流精度

 average≥16 : ±(3% reading + 0.05 div) for △V

探頭衰減系數

 1X, 10X, 100X, 1000X

低頻響應(AC, -3dB)

 ≥10Hz (at input, AC coupling, -3dB)

采樣率 / 時間間隔

 ±100ppm

波形內插

 sin (x) / x

時間間隔 (△T) 測量精確度

 Single：±(1 interval time + 100ppm × reading + 0.6ns);

 Average>16 : ±(1 interval time + 100ppm × reading + 0.4ns)

垂直分辨率 (A/D)

 8 bits (2 channels simultaneously)

垂直靈敏度

 2mV/div~10V/div

觸發類型

 Edge, Pulse, Video, Slope, Alternate

觸發方式

 Auto, Normal, Single

觸發電平內部范圍

 ±6 divisions from screen center

采集方式

 Sample, Peak Detect, and Average

信號制式和行場頻率

 NTSC, PAL and SECAM standard

光標移動測量

 △V, and △T between cursors

自動測量

 Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise  Time, Fall Time, Delay A→B

數學操作

 ＋, －, ×, ÷, invert, FFT

存儲波形

 15 waveforms

李沙育圖形

帶寬

 full bandwidth

相位差

 ±3 degrees

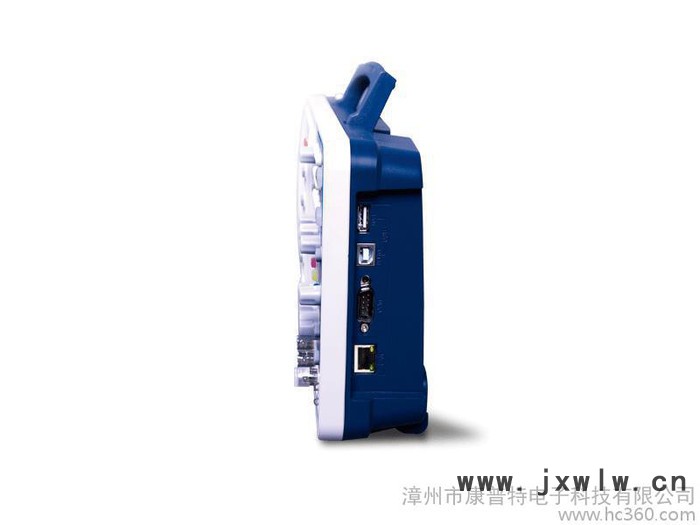

PC接口

 USB, USB flash disk storage, Pass / Fail, LAN, VGA (optional), or RS232 (optional)

頻率計算

 available

電源

 100V - 240V AC, 50/60Hz, CAT Ⅱ

功率

 < 24W

保險絲

 2A, T class, 250V

電池（可選）

 7.4V, 8000mA

外觀尺寸 (W × H × D)

 340 × 155 × 70 (mm)

重量 (without package)

 1.80 kg
