一、主要技術指標

測量精度：±（0.2%FS+1）個字
電源電壓:85-240VAC、DC24V(訂貨時應說明）
顯    示：320×240點陣式
            5.6英寸彩色液晶顯示
輸入規格：

熱電偶：K、S、N、E、J、T、B、R、Wer526/523、

熱電阻：PT100、CU50、CU100

線性電壓：0-5V、1-5V、0-20mV/60mV/100mV/500mV

線性電流：0-10mA、4-20mA

輸出規格：
I1:變送輸出
繼電器：R2C（3A常開+常閉）
饋電：DC5V/DC12V/DC24V
通訊：RS485、RS232

打印:RS232

配U盤存儲功能

記錄時間：
記錄間隔時間可設定：1、2、3......3600秒可任意設置
計算方式：45X記錄間隔（秒）÷ 通道數=記錄天數
斷電保護時間：
用FLASH MEMORY保存設置參數和
歷史數據，斷電后**保存，采用硬
件時鐘，掉電后也能準確運行。
外形尺寸：144×144×180mm
安裝尺寸：138×138×150mm
環境溫度：0-50℃
環境濕度：0-85%RH

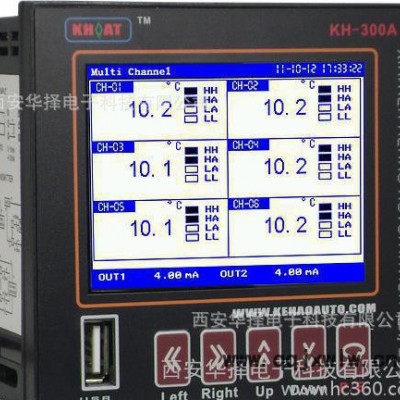

KH300GF智能小型彩色無紙記錄儀（72×72mm**多4通道輸入）,為TFT真彩液晶顯示。儀表具有全隔離萬能輸入功能，可輸入標準電流、標準電壓、頻率、脈沖、毫伏、熱電阻、熱電偶等信號于一體；可提供變送、通訊、打印、報警、饋電輸出等功能。儀表具有流量累積、溫壓補償功能；具有強大的顯示功能，高精度棒圖顯示、實時中圓圖顯示、歷史圓圖追憶、實時曲線顯示、歷史曲線追憶、報警狀態顯示，同時可直接查詢年、月、日、時、分、秒的數據，快捷方便，頁面刷新速度小于1秒。使用RS485、RS232通訊，標準MODBUS-RTU協議，可與組態王、MCGS等專業軟件進行組態；數據可直接通過任意U盤導出，U盤即插即讀，無需任何操作；分析軟件可導出EXCEL數據格式或曲線格式，直接打印即可。

例如：有一臺表的型號是：KH304GF-2-N-N-U-N-N-N；
           主機型號：KH304GF，小型彩色無紙記錄儀；外型尺寸：GF型72×72mm；
            兩個繼電器報警輸出；USB接口功能；AC220V供電電源

三、儀表接線圖
                KH300GF型外型尺寸（72×72×110mm） 安裝尺寸（68×68×100mm)


KH300AB智能小型藍屏無紙記錄儀，KH300AG智能小型彩色無紙記錄儀，KH300AL小型彩色流量積算無紙記錄儀
