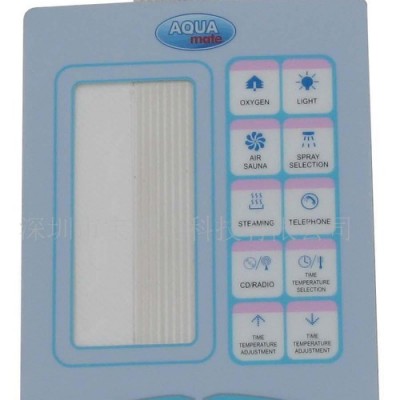

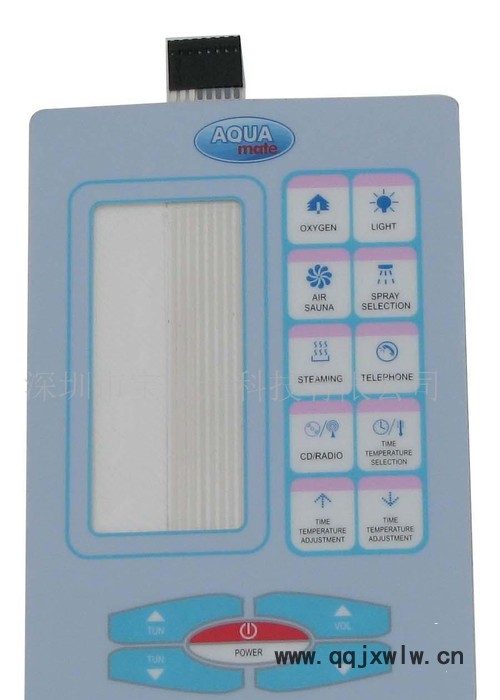

薄膜開關、汽車儀表盤面板的材質，除要求具有平整性和印刷適應性外，更主要的是要具有可撓性和高彈性的特點。

  聚氯乙烯PVC60℃0.175~0.5/光面常溫下對酸、堿和鹽類穩定。耐磨性 好，耐燃自熄，消聲消震，電絕緣性好。熱穩定性較差。低廉普通標牌、面板

  聚碳酸酯PC-60~120℃0.175~1.0光面透光率高，吸水性低，尺寸穩定性好，抗彎、抗拉、抗壓強度十分優越，耐熱性耐寒性、電絕緣性和耐大氣老化性優良。耐藥品性較差，耐疲勞性較差，易產生應力開裂。一般適用范圍**廣泛，除可滿足大多數薄膜開關面板的要求外，其中光面PC的高透光率更可滿足帶液晶顯示窗的要求。

  砂面聚酯(PET)-30~120℃0.1~0.2光面耐藥品性良好，不溶于一般有機溶劑不耐堿。具有優良的機械性能、電性能、剛性、硬度和熱塑性塑料中**大的強韌性，吸水性低，耐磨損、耐摩擦性優良，尺寸穩定性高。拉伸強度能與鋁膜**，大大高于PC、PVC。低廉因表面難以加工成亞光型，故有紋理PET較貴是制作薄膜開關電路**的基材。其中有紋理PET適合對表面要求較高或具有液晶顯示窗的產品。

  塑料基材厚度在0.25mm及以下稱為薄膜，主要用作薄膜開關的面板層，其背面印有各種指示性的圖案、文字來表示相應開關鍵位的操作區域，在厚度選擇上應視面板及按鍵的大小而定，材料厚，觸動力加大，反應遲鈍；材料過薄，觸動時手感差，回彈不明顯。厚度在0.25mm以上稱為板材，不適合立體鍵成型，可用作無按鍵操作區域的指示性的標牌面板，也可作為薄膜開關的襯板以提高其硬度

  制作電路的基材應采用聚酯（聚鄰苯二甲酸乙二醇酯）薄膜（Potyester簡稱PET）。它具有良好的絕緣性和耐熱性，具有較高的機械強度、透明性和氣密性，特別具有抗折性和高彈性，是制作薄膜開關電路的理想材料。

  一、柔性薄膜開關

  柔性薄膜開關是薄膜開關的典型形式。這類薄膜開關之所以稱為柔性，是因?yàn)樵摫∧ら_關的面膜層、隔離層、電路層全部由各種不同性質的軟件薄膜所組成。

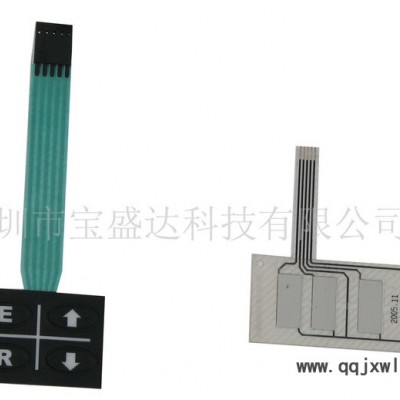

  柔性薄膜開關的電路層，均采用電器性能良好的聚酯薄膜(PET)作為開關電路圖形的載體。由于聚酯薄膜所具有性質的影響，使得該薄膜開關具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形，包括開關的聯機及其引出線均采用低電阻，低溫條件下固化的導電性涂料印刷而成。因此，整個薄膜開關的組成，具有一定的柔軟性，不僅適合于平面體上使用，還能與曲面體配合。柔性薄膜開關引出線與開關體的本身是一體的，在制作群體開關的聯機時，將其匯集于薄膜的某一處，并按設計指定的位置和標準的線距向外延伸，作為柔軟的、可任意彎曲的、密封的引出導線與整機的后置電路相連。

  二、硬性薄膜開關：

  硬性薄膜開關是指開關的圖形和線路是制作在普遍的印刷線路覆銅板上。硬性薄膜開關的特點是取材文便，工藝穩定，阻值低，并可在其背面直接焊接電路中的某些組件。在面積不大的情況下，可省去硬質襯板層。硬性薄膜開關一般都采用金屬導片作為導通迷宮觸點，故較好的手感。所不利的方面，是在整機中裝聯不及軟性薄膜開關方便，往往需要焊接插件并通過扁平電纜將引線引出。硬性薄膜開關的信息反饋除蜂鳴信號、LED指示外，普遍可采用金屬手感彈片。

  三、平面薄膜開關：

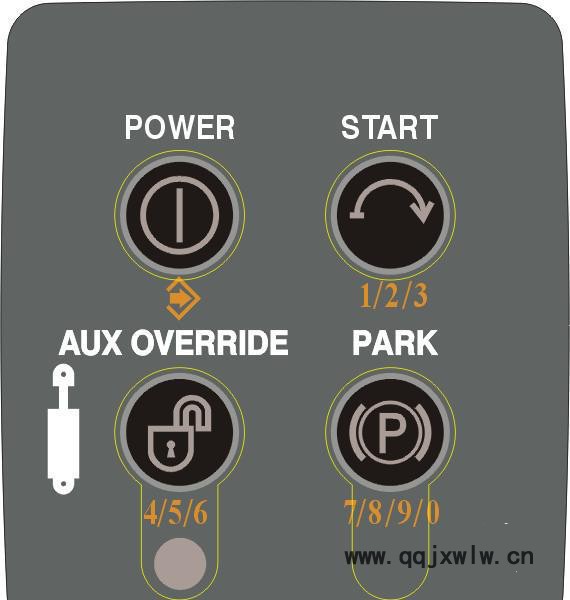

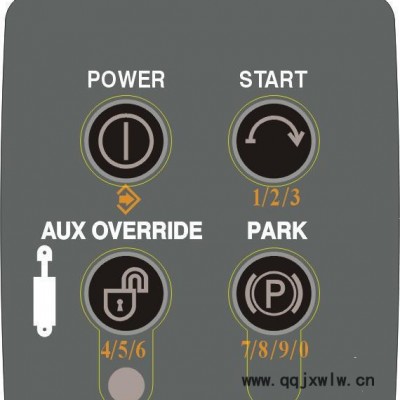

  薄膜開關上的按鍵，以色彩不同表示鍵體的位置、形體和大小，在薄膜開關的初始階段較為普遍。立體薄膜開關： 通常，薄膜開關上的按鍵只是用色彩來表達鍵體的位置、形狀和大小。這樣，只能憑操作者的視覺來識別操作的準確性，由于沒有適當?shù)姆答佇畔⒈砻魇种甘欠癜丛诹碎_關的有效范圍使開關動作，因而影響了對整機監控的自信和操作的速度。一種使開關鍵體微微凸起，略高于面板，構成立體形狀的薄膜開關，稱為立體鍵開關。立體鍵不僅能準確地給定鍵體的范圍，提高辨認速度，使操作者的觸覺比較敏感，同時還增進了產品外觀的裝飾效果 . 立體鍵的制作，必須在面板的設計階段**要作好安排，備有工藝孔，以便在模具壓制時有**的定位， 其立體凸起的高度一般不宜超過基材厚度的兩倍。為美觀 產品的外觀，凸起薄膜開關的凸起可有多種變化。

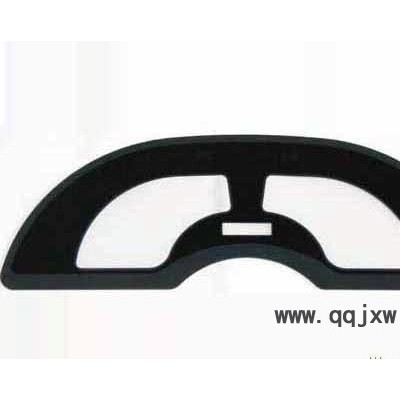

薄膜開關及汽車儀表盤性能指標

1.按照“深圳Q/L2208-88標準”

2.其主要電氣及理化性能指標如下：

**大允許電流：30VDC，33MA   10VDC,100MA

兩線間絕緣電阻：500v，›20兆歐

兩線終端接觸電阻：‹100歐姆（長度250mm）

按鍵操作力：80-350g/cm2

使用壽命：›100萬次（平面）
