新型Scopecorde＝示波器＋存儲記錄儀＋數據采集儀。

三機合一，同時滿足多種測試需求。

高采用率、長存儲、實時硬盤記錄和超多輸入通道的**集合！

*1.與隔離探頭(700929或701947)組合使用時
*2.選用/HD0或/HD1選件時

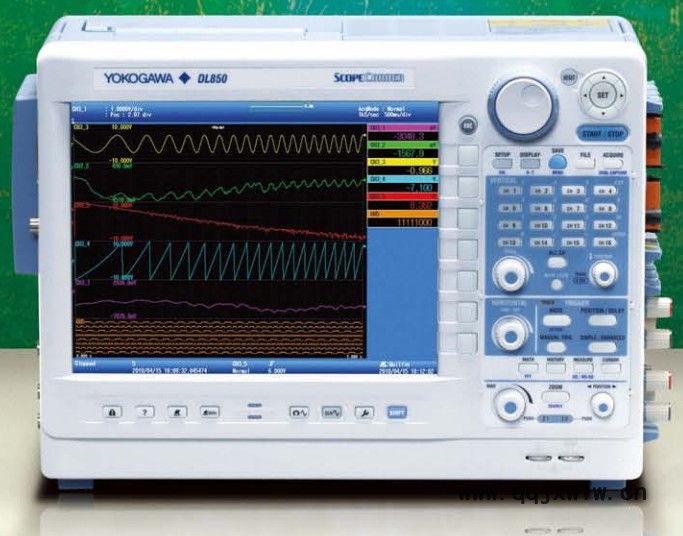

DL850示波記錄儀系列是模塊化的波形記錄儀器，可以同時測量電壓、電流、應變、加速度等多種信號。DL850系列具有高速采樣、高絕緣耐壓、多通道測量等優點，為節能領域的設備開發、評估和質量控制提供強有力的支持。

高速(100MS/s)、高分辨率(12位)、1kV絕緣測量。*
YOKOGAWA的isoPRO技術提供**高的速度和業界**的絕緣性能。通過以節能為目的的isoPRO核心技術，為追求高電壓、大電流和高速動作的高效變頻器開發提供了有力的保障。
實例 – 測量變頻器輸出
以足夠高的時間分辨率**測量變頻器的上升波形，也可以確認過沖是否過大。

	高速&高耐壓絕緣技術
	通過高速光纖傳輸，模塊實現了高速ADC時鐘和數據絕緣。 720210高速100MS/s 12位絕緣模塊(主機中**多可安裝4個模塊。)

實例：以10MS/s和100MS/s的速度測量同一變頻器輸出波形。

DL850除了向后兼容DL750的所有測量模塊外，又在產品線中增加了四個新的模塊。自由組合這些模塊后，不管是微弱電壓到高速、高壓信號都可測量。

使用16-CH電壓輸入模塊(掃描型*)時，即使16個通道全部使用，也能以10kS/s的采樣率進行測量。使用8個輸入模塊插槽，DL850可執行128CH的電壓測量。

邏輯輸入模塊能夠以高達10MS/s*的速度，測量從TTL電平到高電壓接點閉合的所有信號。通過八個邏輯模塊，DL850可以監視并執行128位的邏輯測量。

實例：測量多輸出電源

家用電子產品的電源輸出數量較多，需要控制各個輸出之間的順序。使用多通道模塊，**不再局限于電壓測量，只要一臺儀器**可以完成從PC控制信號到AC風扇動作、每個部件的溫度，從低速至高速信號的所有測量。

Ch 1：AC輸入電壓 Ch 6：電源電壓 Ch 2：基準電壓 Ch 3：復位信號 Ch 1：風扇運轉 16位邏輯：控制信號 4位邏輯：串行通信

進行耐久性測試時，為能把握長時間的趨勢數據，通常以低采樣速率采集趨勢數據。但突發的高速瞬時現象，需要用高采樣率來捕捉。
通過“雙捕獲”功能，可以采用不同的采樣速率進行記錄，以解決此問題。

實例：部件耐久測試

汽車以及其它交通運輸工具的部件對可靠性的要求非常高。在不同溫度環境下執行連接器的振動試驗時，“雙捕獲”功能將發揮作用。
