開孔尺寸	158*76
類型	數字式液位儀表
外形尺寸	160*80*140
顯示方式	數顯式
結構型式	臺式
分類	數字光柱
品牌	長潤
型號	CRWP-TS804
加工定制	是

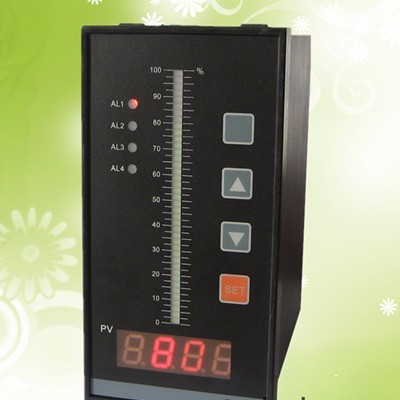

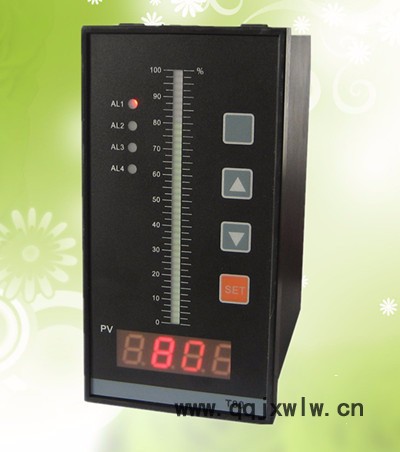

            CRWP-TS804/CRWP-TC804/CRWP-S804數字（光柱）顯示控制儀




CRWP-LED 數字顯示控制儀/光柱顯示控制儀

    CRWP-LED 系列數字顯示控制儀 / 光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。

    CRWP-LED 系列光柱顯示控制儀集數字與模擬儀表于一體，可對溫度、壓力、液位、 速度等測量信號進行數字量顯示控制（高亮度 LED 數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。并可選擇雙光柱顯示方式。

主要特點

    采用萬能輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。
儀表外形及接線圖(以下為基本配線,特殊訂貨請參見隨機接線圖)



★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C40系列為0.56英寸LED顯示，C10些列為0.32英寸LED顯示。

★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。
（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）

★ 輸入類型：
代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍
01 B 400～1800℃ 13 0～10mA -999～9999d
02 S 0～1600℃ 14 1～5V -999～9999d
03 K 0～1300℃ 15 0～5V -999～9999d
04 E 0～1000℃ 16 0～20mA -999～9999d
05 T 199.9～320.0℃ 17 30～350Ω -999～9999d
06 J 0～1200℃ 18 特殊規(guī)格 用戶特定
07 Wre3～25 0～1200℃ 19 4～20mA開方 -999～9999d
08 Pt100 -200～650℃ 20 0～10mA開方 -999～9999d
09 Pt100.1 -199.9～199.9℃ 21 1～5V開方 -999～9999d
10 Cu50 -50.0～150℃ 22 0～5V開方 -999～9999d
11 Cu100 -50.0～150℃ 23 可切換輸入 詳見下表
12 4～20mA -999～9999d 24 頻率輸入 0～5kHz


★  注切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：

儀表編程代碼 輸入類型 儀表編程代碼 輸入類型
01 B 10 Cu50
02 S 12 4～20Ma
03 K 13 0～10mA
04 E 14 1～5V
05 T 15 0～5V
06 J 16 4～20mA開方
07 Wre3～25 17 0～10mA開方
08 Pt100 18 1～5V開方
09 Pt100.1 19 0～5V開方


★  同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。詳細情況見使用說明書。
★  注：C70,C40無頻率信號輸入.
★  型號舉例：CRWP-C803-21-08-HL-T
    測量光柱顯示控制儀,通訊方式為RS232,輸出方式為繼電器輸出,輸八類型為PT100.**報警為上限報警,第二報
    警下限報警,AC90-260V供電模式.
