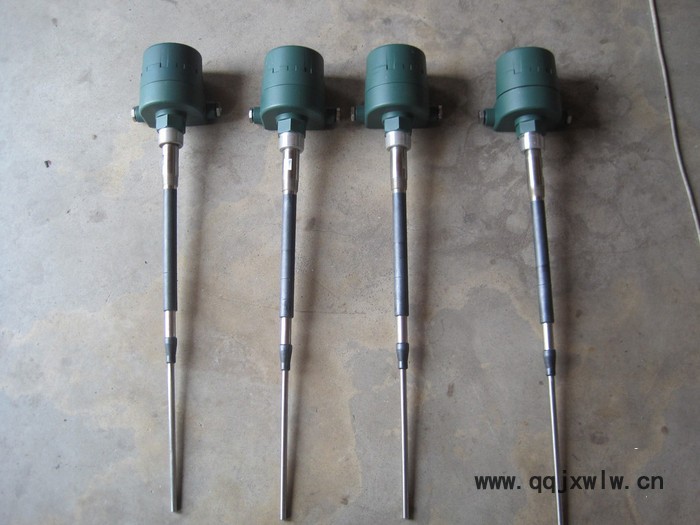

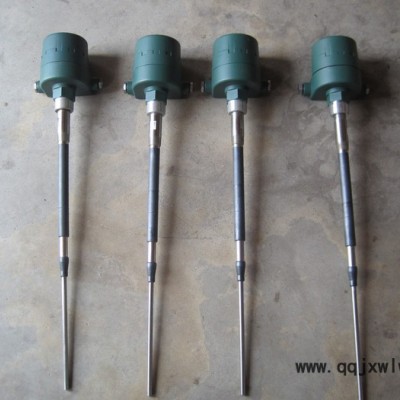

LCSA系列堵料開關

安裝使用說明書

一、概 述

   1. 系統簡介

  LCSA系列堵煤開關(以下簡稱堵煤開關)，是在吸收采用國外同類產品的先進技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端coce-shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性?？蓮V泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的報警和控制，并可與PLC可編程控制器或DCS集散控制系統配套使用，實現生產過程的自動控制和自動檢測。

   2. 工作原理

  LCSA系列堵煤開關控制器由電子線路和探頭兩部分組成，電子線路包括高頻振蕩器、檢測電路、輸出電路，探頭由探測傳感器及保護套構成，二者之間以及它們與接地容器之間相互絕緣，由高頻振蕩器提供穩定的射頻電壓，傳到探測傳感器上，當物料觸及到探測傳感器時，輸出不平衡電壓，經解調器、放大器處理后，驅動繼電器動作。

二、主要技術指標

1. 電子單元

   （1）電源：交流 185-260V AC 2W

              直流 15V-30V DC 2W

   （2）信號輸出：繼電器觸點輸出，

                  觸點容量：AC 220V5A   DC 24V3A

- 1 –

繼電器常閉觸點。如有特殊要求請?jiān)诙ㄘ洉r(shí)提出。

五、標定及調節試

儀表在出廠時已按一般狀況標定完畢，也可根據現場需要自行標定。

標定步驟：

1）確定物料與傳感器良好接觸；

2）逆或順時針調節靈敏度電位器，找到恰好使繼電器狀態翻轉的工作點上；（LED指示燈狀態同繼電器狀態）逆時針旋轉電位器靈敏度增加。

3）接步驟2再順時針旋轉靈敏度電位器1/4周。

4）標定完成。

六、訂貨須知

1.正確的選擇型號。

2.盡可能的提供現場狀況，如：被測物料的名稱、密度、介電常數、粒度、環境溫度、倉內壓力、料倉壁厚、料倉形狀、檢測位置、進出料方式等參數，以便我們幫助您正確的選擇儀表型號。

3.在高溫時請選用分體式儀表，探極采用陶瓷結構探極，連接電纜為專用電纜，說明所需電纜長度。

4.若有特殊需要，可專門訂制。

- 6 –

分體式系統電子單元與傳感探桿的接線見圖3

圖3分體式電子單元與傳感器接線盒接線圖

4、電源接線

擰開上蓋，可看到內部結構及端子板。見圖4；

1.電源為220V AC時，電源接入端子L、N上；

2.電源為24V DC時，電源負接GND上，電源正接N上。

圖4

5、繼電器的連接

本儀表中繼電器具有兩組常開、常閉觸點。如用繼電器觸點作為報警點的設定，上限報警接繼電器的常開觸點，下限報警接

-5–

      觸點數量：兩組常開、常閉觸點

     （3）環境溫度：-40℃～85℃

     （4）溫度影響：0.1PF/20℃

     （5）靈 敏 度：0.3PF

     （6）重 復 性：≤+1.6mm

     （7）配用安全柵： LB803S

2. 外殼

     （1）標準鑄鋁外殼

     （2）防爆等級：ExdibⅡCT5

     （3）防護等級：IP65

（4）外殼尺寸：Φ150×170mm

3. 傳感器材料

     316L、四氟乙烯、ABS塑料、陶瓷、橡膠等

4. 工作壓力及溫度

- 2 -

三、選型編號

	供電方式 O-標準型 A-高靈敏度 H-封裝電子線路
	8-平板型(8A為圓型,8B為方型

四、安裝及接線

1. 開箱檢查

    小心的將儀表從包裝內取出，檢查是否有運輸損壞、松動的現象，同時確認儀表電源是否與定貨一致，確認無誤后方可安裝。

2、安裝

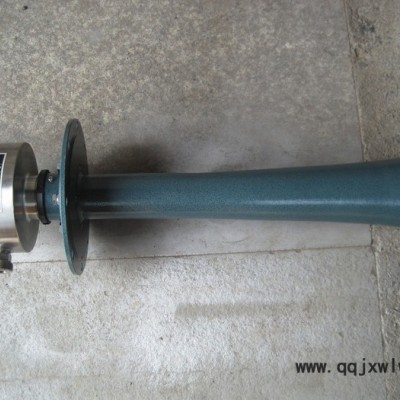

   LCSA系列堵煤開關傳感器可采用平板（或圓）法蘭安裝，可自行制作或由本公司配套。只需在料倉壁需控制位置開一處305x305mm(φ200）方孔（或圓孔），然后將平板（或圓板）法蘭焊在倉壁即可。

 安裝注意事項：

    1)傳感器應安裝在遠離進料口處，見圖3(c、d)

    2)若安裝在非金屬容器內，應有良好的接地；如安裝在鋼筋混凝土料倉內，儀表接地端應與其中的鋼筋連接；

    3)測液狀物位時，物料密度應大于240Kg/m3;

                          - 3 –

4)被測物體溫度超過200℃時，建議選用分體式結構安裝，并在訂貨時注明；

5)本產品安裝時應水平安裝，殼體出線口應在下方。

6)料倉如有保溫層，訂貨時須注明保溫層厚度。

3. 傳感器與電子單元接線

一體式系統傳感探桿與電子單元的接線已由廠家接好。如需重新接線，請參見圖2的正確接法。

圖2 整體式電子單元與傳感器接線

- 4 –
