介紹

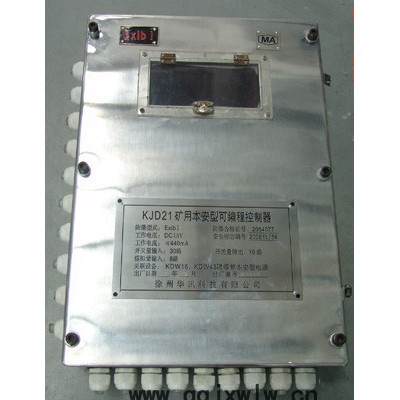

       KJD21礦用本安型可編程控制器是一種新型的監控設備，產品為本質安全型，可用于煤礦井下有瓦斯煤塵**危險的場所，作為各種設備的自動監測、控制裝置，也可作為冶金礦山、露天煤礦、港口碼頭、選煤廠、發電廠等惡劣環境中的監測控制裝置。本產品按《KJD21礦用本安型可編程控制器》設計制造，企標編號Q320300DAH03-2004。利用本產品可以通過開關量輸入接口、模擬量輸入接口將現場不同用途的開關量信號和傳感器的模擬量信號取入，經過可編程控制器內部程序的處理和邏輯運算，將控制信息用開關量輸出接口輸出，控制現場設備的開停，同時將必要的監測數據傳送給上位機。 KJD21礦用本安型可編程控制器安裝簡單，接線方便，穩定性高，為煤礦安全生產、調度和決策指揮提供直觀、可靠的控制觀察手段，對調度指揮、生產決策具有重要意義。

◆防爆型式 礦用本質安全型，標記為"Exib I"。

◆ 外型尺寸及重量

外型尺寸： 450(L)×300(W)×110(H)毫米×毫米×毫米

重量：約10Kg

◆ 使用條件 氣壓：80～106Kpa； 環境溫度：-5℃～40℃； 相對濕度：≤95（+25℃）； 煤礦井下有瓦斯，煤塵等**危險的環境,但無破壞絕緣的腐蝕性氣體場合； 無濺水或淋水的場所； 無顯著振動和沖擊的場所。

◆ 主要技術參數

●電參數

a）基本配置

1)開關量輸入：30路

2)模擬量輸入：8路

3)開關量輸出：10路（觸點型）

b） 數據傳輸

1)傳輸方式：RS-485

2)傳輸速率：9.6Kbps

3)傳輸距離： 200m（截面積在0.75mm2的電纜）

●供電電源(由KDW43、KDW16提供)

a) 工作電壓：DC18V

b)工作電流：≤440mA
