產地	北歐
類型	便攜式頻譜分析儀
外形尺寸	257.3 x 193.7 x 66mm
顯示方式	數顯式
重量	2.72kg
覆蓋頻率	0.009-18000MHz
品牌	thinkRF
型號	R5550-418
加工定制	否

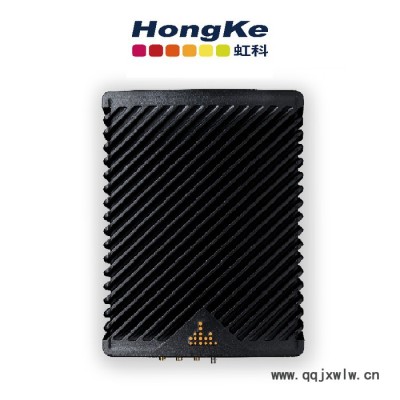

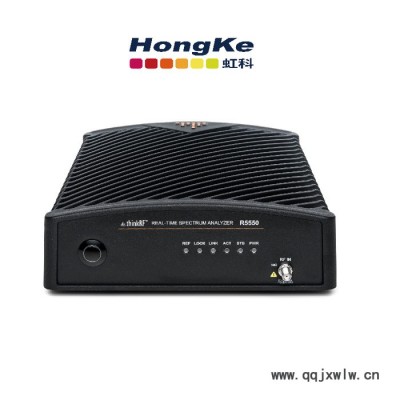

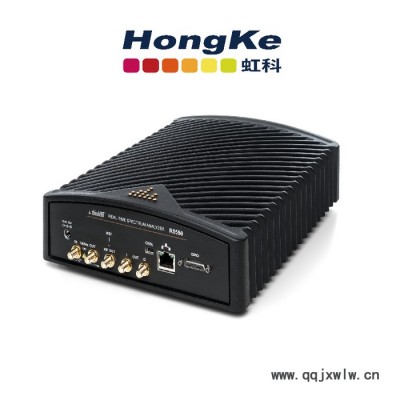

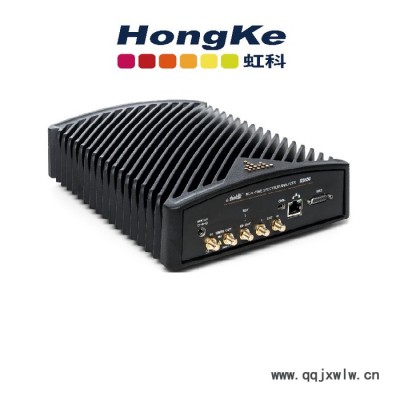

虹科thinkRF 18GHz便攜式實時頻譜分析儀R5550-418 無線電監測儀詳細介紹

虹科thinkRF R5550-418實時頻譜分析儀以創新的軟件定義無線電技術為基礎，具有傳統實驗室級頻譜分析儀的性能，而成本，尺寸，重量和功耗卻只有其小部分。便攜式無風扇虹科thinkRF R5550專為在實驗室，現場或車輛中的分布式部署而設計，具有高性能，軟件定義的RF接收器，數字化儀和分析儀的優勢。



主要參數

頻率范圍：9kHz-18GHz

實時帶寬 (RTBW)：0.1 / 10 / 40 / 100 MHz

顯示的平均噪聲電平 (DANL | at 25 °C ± 5 °C, typical)：- 157 dBm/Hz~- 144 dBm/Hz

TOI：+12 dBm, typical

Up to 28 GHz/s @ 10 kHz RBW掃描速率

衰減器范圍：0 to 30 dB in 10 dB steps

SSB Phase Noise   100 Hz -90 dBc/Hz
                                    1 kHz  -92 dBc/Hz
                                    10 kHz -99 dBc/Hz
                                    100 kHz -109 dBc/Hz
                                    1 MHz -118 dBc/Hz

功耗：23W

重量：2.72kg

尺寸：257.3 x 193.7 x 66 mm

特點及優勢



緊湊（257.3 x 193.7 x 60 mm），便攜（2.72 kg），安靜（無風扇）

基于千兆以太網的控制和通信；聯網和可遠程部署的實時頻譜分析儀

寬瞬時帶寬

諸如802.11ac標準之類的現代波形利用的帶寬占用高達80 M Hz的波形，而LTE-Advanced旨在利用高達100 M Hz的帶寬。R5550在其直接變頻（ZIF）模式下可提供高達100 M Hz的瞬時帶寬。

深度動態范圍

用于表征IP3的RF測量通常需要大約100 dB的動態范圍。 R5550支持多個ADC，從而提供具有70 dB動態范圍的寬IBW和具有100 dB動態范圍的窄帶IBW。

混合超外差，直接轉換和直接數字化 RF 接收器前端（RFE）

10 MHz輸入和輸出時鐘參考，用于多單元同步

125 M 樣本/s 的 14 位寬帶（WB）ADC，動態范圍大于 70 dB

一個 325 k 樣本/s 的 24 位窄帶（NB）ADC，動態范圍超過 100 dB

Xilinx 的 Zynq FPGA，其內置基于 ARM 的雙核處理器，千兆以太網接口和定制的嵌入式數字信號處理（DSP）邏輯；

在固件和數字?jǐn)?shù)據的實時緩存之間共享 1 GB DDR3

通用輸入/輸出（GPIO）端口
