產 品 名 稱

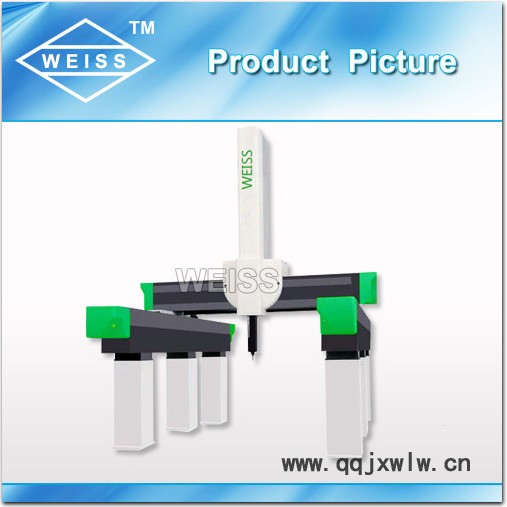

橋式三坐標測量機（三次元測量儀）

產 品 特 點

◆ 三軸花崗巖導軌，精度高，穩定性好；

◆ 增強型同步帶，運動平穩，定位準確；

◆ 懸掛式氣缸結構設計，阻力小，穩定性好；

◆ 英國RENISHAW光柵，溫度影響極??；

◆ 英國RENISHAW測頭系統，穩定、精準、不易損；

◆ 英國RENISHAW控制系統，全數字PID調節，真正的實時控制，運行穩定，具備超強的兼容性；

◆ 美國DMIS測量軟件，通過了國際PTB認證，算法科學，支持多功能的報告輸出，為測量提供完美的解決方案。

型號

行程

（mm)

外部尺寸

（mm）

總重

(kg)

承重

示值誤差

（μm）*

探測誤差

（μm）

工作環境

CMU544

500×400×400

880×880×2000

600

300

2.0+L/300

2.0

濕度：

40~60%

壓縮空氣：

120L/min，

0.6~0.8mpa

電源：220V

CMU654

600×500×400

1125×975×2220

800

CMU686

600×800×600

1135×1920×2765

1750

600

2.5+L/300

2.5

CMU6106

600×1000×600

1135×2120×2765

1850

CMU8106

800×1000×600

1335×2120×2765

1900

CMU8128

800×1200×800

1335×2520×3165

2700

700

2.8+L/300

2.8

CMU10128

1000×1200×800

1535×2520×3165

2900

CMU10158

1000×1500×800

1535×2720×3165

3200

750

應 用 行 業

航空制造業：隨著航空航天事業的發展，航空制造業要求測量檢測的尺寸更大、速度更快、更精準，天準三坐標為適應這一需求的發展，對各種幾何量尺寸提供了快速、有效的測量手段與方法。同時，也努力為航空制造業提升效率、降低成本。

風能光伏：由于風能、太陽能具有清潔無污等環保的特點，近年來不斷的受到各個國家的重視，風能制造、光伏太陽能產業也在全球顯示了巨大的發展?jié)摿蛻?yīng)用空間，風能葉片、光伏硅晶片等測量需求近年來增長迅猛。

汽車制造：在制造領域，從動力總成、汽車零配件，到車身的設計、制造和驗證，以及模具和工裝的制造檢驗，三坐標測量機具有廣泛的應用。

其他應用：在精密模具、電子、通信、機械、五金、塑料等廣大的制造業行業，三坐標測量機有著極其深入而廣泛的應用，并在高等院校、研究院、計量檢定部門的實驗室、計量室廣泛應用。

測 量 元 素

長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等
