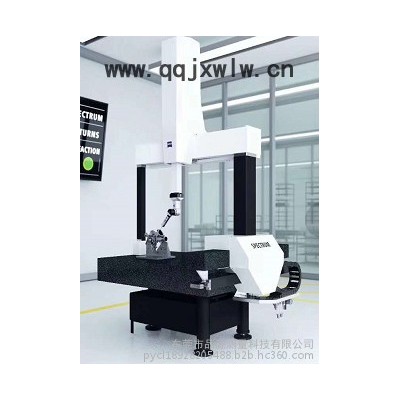

SPECTRUM技術性能描述

卡爾 · 蔡司Carl Zeiss成立于1846年，是世界光學產品制造公司，蔡司自1973年制造出CNC三坐標測量機UMM500以來，每年都不斷開發新技術，從而

使蔡司測量技術遠遠其他公司。其中SPECTRUM系列的測量機具有以下技術特點。

機械結構

全部機械零件都按高精度、高動態性能和高度的抗環境變化能力來設計

橋式測量機，固定工作臺，單邊驅動，各軸皆采用四面環抱式空氣軸承。

對各軸進行計算機輔助誤差修正（CAA計算機輔助精度）

主軸和橫梁、主立柱采用對溫度和濕度不敏感的航空陶瓷材料

具備由橡膠彈簧元件制成的高效被動式防振系統,不需地基費用投入

該機型配備蔡司RDS全自動旋轉探頭。

符合人體工程學的雙搖桿操控系統。

符合人體學的機器外防護罩

可濾油和濾水的空氣過濾裝置

各軸采用直流伺服電機驅動

先進的21項參數幾何誤差補償

嚴謹?shù)木戎笜?biāo)標定：驗收時的測針長度為40毫米，更接近用戶使用環境。而其它品牌測頭驗收長度則為20mm.,不適合用戶真正實用環境。

1．工作臺

1) 大理石工作臺: **大理石，色彩一直，物理性能穩定，受環境變化影響小。

2) 工作臺固定，側面驅動

3) 配有高效被動式防振系統:

由橡膠彈簧元件制成的高效被動式防振系統具有很強的抗振能力。

2. 導 軌

1) 測量機的橫梁和主軸使用先進的航空陶瓷材料

 A）當環境溫度變化、潮濕和其它因素影響時，陶瓷是真正不受影響

的材料。

 B）移動部件質量輕。

2) 測量機的Y軸導軌使用大理石: 保持三個軸的熱膨脹系數基本一致

三坐標的橫梁和主軸的制造精度以及穩定性是影響三坐標精度的方面，因此，多年以來，各個三坐標生產廠家均把發展和研究橫梁和主軸材料做為技術的主攻方向之一。 蔡司做為德國政府的基金會，每年會把營業額的10%用于技術研究，同時蔡司在全球向100所高校提供研究資金。蔡司在生產型的三坐標上廣泛采用高科技的中空無孔工業陶瓷，陶瓷設計成的SPECTRUM的軸導軌。它提供了剛性和穩定性，不隨溫度、濕度及其它因素的變化而變化。因為這些以及其它技術，SPECTRUM能在18-26oC保證測量精度，這種陶瓷材料目前在全球只有2個三坐標廠家在使用，原因要是成本高加之技術含量高，不容易制造。

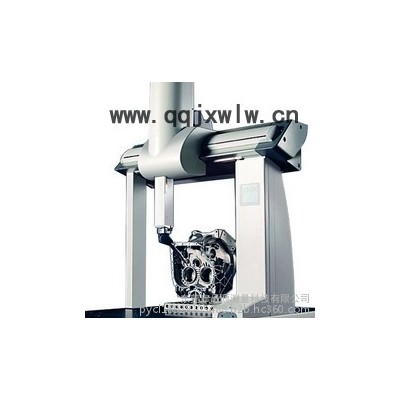

Spectrum三坐標測量機測量價值
通用經濟型三坐標測量機集成了蔡司成熟的測量技術。多年三坐標測量機的設計經驗與好的科技材料和特色相結合，造**了產品的上乘質量。
重要特征

· 超硬鋁制部件保證了導軌操作的長期穩定性

· 使用玻璃陶瓷材料的光柵尺，零膨脹系數

· 高度動態C99控制柜

· 電動控制的新型標準控制面板，在LCD上顯示坐標和探針

Spectrum三坐標測量機Carl Zeiss技術

· 自動控制單元確保動態驅動特性

· 三軸均配備四周環抱氣浮軸承

· 被動減震系統

Zeiss C99L控制柜

· 基于PC的控制柜配有實時操作系統

· 模塊化設計易于維護

· 可滿足未來需求的升級功能

· 集成化設計可減小坐標測量機的體積

選項

· Spectrum可與大多數Renishaw傳感器（標準5針DIN）配套使用，包括MH20i，RTP20，PH10同時可使用MCR20和SCR200的探針更換架，具體情況視傳感器的配置而定
