1、主機:

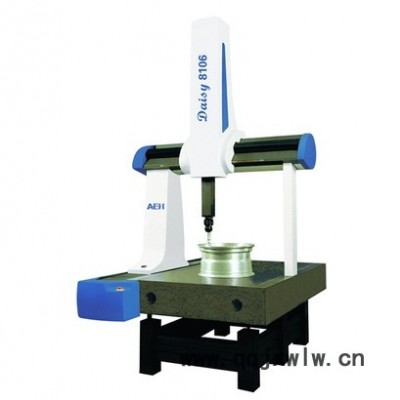

lDaisy系列測量機采用國際先進的有限元分析設計方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。

l機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。

l固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間寬闊、便捷。

lY向?qū)к壊捎醚辔彩?，定位精度高，穩定性能好。

l三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有

良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。

l三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。

l橫梁采用精密斜梁設計技術(已獲專利)，重量輕、重心低、剛性強，動態誤差小，確保了機器的穩定。

l采用國外進口反射式金屬帶狀光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。

l驅動系統采用國際知名品牌的高性能直流伺服電機、齒形帶傳動裝置，確保傳動更快捷、更精準、運動性能更佳。

lZ軸采用氣缸平衡裝置，極大的提高了Z軸的定位精度及穩定性。

l控制系統采用歐洲原裝進口三坐標數控系統，具有國際先進的上下位機式的雙計算機系統，從而極大地提高系統的可靠性和抗干擾能力，降低了維護成本。

l軟件采用具有獨立知識產權的、功能強大的AC-DMIS測量軟件包，其完善的測量功能和聯機功能，為用戶提供了的測量解決方案。

2、性能指標：

01、測頭系統：

lRENISHAWMH20i雙旋轉可分度測頭系統

技術參數：測頭部分 TP20測力模塊一個/EM2測力模塊一個

感應方向±X±Y﹢Z

測頭座分度機構：

繞A軸(水平軸)范圍0°～90°小步距15°

繞B軸(鉛垂軸)范圍±180°小步距15°

空間位置168個

重量210g

02、測針組：

測針：

測針加長桿：

測針中心座：

03：校準器：

標準球Φ25及萬向球座T51套

04：性能指標:

長度計量系統：英國RENISHAW反射式金屬帶狀光柵尺

分辨率：0.5mm；

測量范圍X×Y×Z:800mm×1000mm×600mm

示值誤差：MPEE≤2.5＋L/300mm

探測誤差：MPEP≤2.5mm

3、環境要求

01：溫度：20+2℃1℃/h1℃/m2℃/24h

02：濕度：40%-70%

03：電源：220V+10%,50HZ-60HZ

04：氣源：≥0.55MPa

4、控制系統：歐洲知名三坐標測量機專用控制系統

———德國先進技術和中國理念的結合

———性能卓越、超強的抗干擾能力

l德國知名三坐標測量機專用控制系統

l采用國際先進的上、下位機式的雙計算機控制系統

l支持多種測頭系統：觸發測頭、掃描測頭、光學CCD測頭、激光測量系統

l內置控制技術軟件，可實現四軸伺服驅動及運動狀態優化調整

l支持RENISHAW全系列測頭連接系統PICS

l內含智能掃描控制系統?？蓪崿F(xiàn)空間輪廓曲線、曲面自動掃描控制

l內部采用先進的連續運動軌跡插補算法，可進行測量軌跡的優化整合，自動生成合理的測量運動軌跡

l采用多種控制模式，提供多種安全保障功能

l具有故障自診斷糾錯功能

l具有內部溫度監控系統

l內部通訊采用多種接口標準，便于計算機聯網升級

l配置專業化的三軸聯動操縱桿及按鍵面板的操縱盒

l輸入、輸出、光隔離具有良好的電氣可靠性、穩定性、安全性及超強的抗電磁干擾能力，符合歐洲電氣安全標準

5、計算機系統：

01、計算機：

CPU：雙核2.5G

操作系統：Windows7

內存：1G

硬盤：320G

顯卡：TNT/GERFORCE

顯卡驅動推薦使用以下版本：WINXPVERSION30.82

圖形庫：OPENGL(操作系統提供)

顯示器：19寸液晶

02、打印機：

HPA4彩色噴墨打印機

03、氣路連接件：

管接頭SPCF-10-02+SBT-10-021套

緊固膠管用卡箍φ16~φ251套

氣管φ101.5m

6、軟件系統：AC-DMIS.EXT的主要功能：

AC-DMIS是西安愛德華測量設備股份有限公司開發的新一代通用三維測量軟件包。以通過PTB認證的嚴謹算法為核心，以體現當今國際上專業三維建模、數字模擬及CAD/CAM軟件開發先進理念的高效、穩定的開發平臺為基礎，融合愛德華測量設備股份有限公司的創新精神和在坐標測量領域的豐富經驗，AC-DMIS通過其簡便易用的操作界面、豐富完善的功能、無限的可擴充性及ISO標準的公差評判為各界各種各樣的幾何量測量問題提供了有效、便捷、的解決方案。幾千家的客戶群就是AC-DMIS強大測量功能軟件成功的見證者。

AC-DMIS.EXT的主要功能：

l支持多種控制系統如，UCC、PANTEC、SB等；

l支持多種測頭，如：觸發式、連續掃描式、影像式和線激光等，方便進行多種形式的測量；

l模塊化的軟件結構，具有無限的加掛各種專用軟件(齒輪、葉片、凸輪、蝸輪蝸桿等)及進行二次開發的可能；

l具有簡潔直觀的操作界面及可追溯的清晰的操作流程記錄；

l具有點、線、面、圓、圓柱、圓錐、橢圓、圓槽、方槽、圓環、球、曲線等多種基本幾何元素的測量及評定；

l通過對元素的構造、轉換、再現、投影、存儲/調用及相關計算，可實現對已測元素進行后續操作，得到設備不同狀態的轉換結果、角度、距離等；

l強大的形位公差測量功能涵蓋了所有的相關內容及評定方式，測量內容包括直線度、平面度、圓度、圓柱度、輪廓度、垂直度、平行度、傾斜度、同軸度、同心度、對稱度、位置度、跳動誤差測量、徑向圓跳動、徑向全跳動、端面圓跳動、端面全跳動；公差規則包括獨立原則和相關原則等；

l不同工件坐標系的建立方式可滿足各種工件的測量和評定，有適合于箱體類零件的工件位置找正，有適合于復雜曲面類的RPS找正，也有適合于模具檢具類的三個中心點找正及曲面321找正等；

l支持多語言的隨意切換，公、英制的選擇，極、直坐標系下測量的選擇等；

l具備清晰的樹形程序編輯器和方便快捷的字符式程序編輯器，通過智能化的自學習測量，即使不懂編程亦能應用自如；

l簡捷直觀的測量路徑顯示功能，以便判斷運動軌跡是否安全合理，測量過程是否干涉；

l可實現手動測量與參數化的特征測量之間的無縫切換；

l具有CAD三維模型(SAT、IGES、STEP)的導入與轉換功能；可用鼠標直接在模型上拾取基本幾何元素、曲線、曲面等元素，自動生成程序并完成特征測量；

l基于三維模型的脫機編程、模擬測量和同步測量的實現，使編程更加直觀；

l具備多種輸出格式，如：word、excel(Microsoftoffice或Openoffice)、bmp、pdf、iges、step、dat、文本文件；

l提供客戶自定義樣式的報告，方便客戶對測量結果進行統一管理；
