外形尺寸（長x寬x高）	285x125x280mm
顯示屏	黑白屏
安裝方式	臺式
頻率范圍	0.15到1050Hz
類型	掃頻式頻譜分析儀
外形尺寸	285x125x280mm
顯示方式	數顯式
準確度	±200KHz
品牌	MCH
型號	SM-5010
加工定制	是

深圳市美創儀器儀表有限公司 網站：www.china-mch.com

技術參數

型號參數	SM-5010/5011 Spectrum Analyzer
輸入頻響	0.15到1050MHz,3dB
中心頻率顯示精度	±100KHz (掃頻寬度＋100KHz)
標記頻率精度	±0.1%±0.1%,掃頻寬度+100KHz)
顯示分辨率	100KHz (100KHz,41?2位LED顯示)
掃頻寬度	0.1MHz/div到100KHz/div按1,2,5進制)(和0Hz/div(0掃頻) 精度:±10%(各檔)
中頻帶寬	20KHz和400KHz
視頻濾波器	按通時,4KHz
幅度范圍	-107~+13dB
參考電平	-27dB到+13dB,每級10dB,±2dB
平均噪音水平	-97dB中頻帶寬20KHz
CRT顯示范圍	80 dB(10dB/div)
垂直顯示誤差	±2dB,2加衰減器,250MHz信號
輸入衰減器	0到40dB,4X10dB步進,誤差:±1dB/10dB
最大輸入電平	+10dBm,+25V DC(+10dBm,+25V DC,輸入衰減器0dB)+20dBm (+20dBm,輸入衰減器置于40dB)
頻率穩定性	優于150KHz/小時
輸入插座類型	BNC
輸入阻抗	50W
電源	220V/110V; ±10%; 50Hz/60Hz
僅SM5011 (追蹤信號發生器)
輸入頻響	0.15-1050MHz, 3dB
輸出電平范圍	-50~+1dBm (4x10dB) ±3dB
輸出衰減器	0到40dB,4X10dB步進,誤差:±1dB/10dB
輸入插座類型	BNC
輸入阻抗	50W
其它
直流輸出	+6V,供探頭使用
AM解調輸出	負載阻抗≥16W

 特征描述

掃頻式超外差頻譜分析儀采用電掃描在頻率范圍內調諧，其頻譜的頻率分量隨著時間依次采樣出來。所以，掃描調諧頻譜分析儀可以顯示周期信號和隨機信號。SM-5010頻譜分析儀頻率超出1GHz(0.15～1050MHz)有粗調和細調調節中心頻率，加上100KHz／格～100MHz/格掃頻寬度選擇，組成簡易的頻域測量。一個4位半LED顯示可選為中心頻率或標記頻率讀數。
·頻率范圍：0.15～1050MHz
·4位半數字顯示(中心頻率，0.1MHz分辯率)
·-100～+13dBm幅度范圍，20KHz，400KHz中頻帶寬和4KHz視頻濾波器

·輸出幅度：+0～-50dBm(50Ω)

使用說明

見詳細說明書，可向客服索要電子版。

 包裝清單

主機×1 電源線×1 PNC線×1說明書×1 保修卡×1

 用途/應用領域

頻譜分析儀通常顯示沒有處理過的原信號的信息，電壓、功率、周期、波形、邊帶和頻率的譜波失真，雙音交調失真和雜波探測。很好的對遙控器、對講機、測量發射接收機、無繩電話測量進行分析。還可廣泛用應于教學、科研。安泰信頻譜分析儀能真正看到電信號（如射頻脈沖信號）用傅利葉級數展開出來的圖像，教學上更容易理解，科研上更清楚。
有線電視CATV及通訊機檢測：
安泰信頻譜分析儀配合阻抗轉換器(50Ω互轉75Ω)對有線電視(CATV)及通訊機等有線、無線系統進行檢查及信號頻率的分析比較。
GSM、CDMA手機檢修：
安泰信頻譜分析儀可以檢測手機射頻電路的本振信號，中頻信號、發射信號等。用AT5010A頻譜分析儀檢修手機不入網故障點，快捷準確進行故障定位維修。
頻率測量擴展
·儀器配合頻率擴展器(AT5000-F1)能測量頻率擴展致2000MHz (定性測量)，只能用于輸入通道擴展，不能用于跟蹤源擴展，測量范圍1050 MHz～2050 MHz。
·儀器配合頻率擴展器(AT5000-F2)能測量頻率擴展致3000MHz (定性測量)，只能用于輸入通道擴展，不能用于跟蹤源擴展，測量范圍2050 MHz～3050 MHz。
電磁兼容測試（EMC）：
·測量各種電子設備上發射的有害電磁波的功能。
·配合傳導干擾接口AT-166對被測試的產品傳導干擾測試。
·配合電場單極探頭AZ-530-E對被測試的產品輻射干擾測試。
·配合磁場探頭AZ-530-M對被測試的產品的內在電路的干擾源進行測試。
·配合高阻抗探頭AZ-530-H對被測試的產品的內在電路進行檢修測試。
信號偵聽功能：
頻譜分析儀輸出的FM檢波信號，分析出不加密的廣播電臺的內容，可用來識別噪聲施加影響的廣播信號，能及時從空中的電臺中進行分析，從而判斷被檢測設備的正常運行及測量第三方某些不可知的電臺活動。

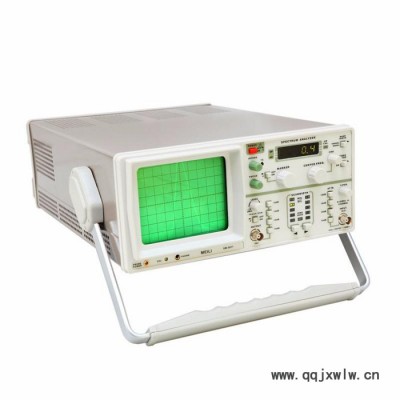

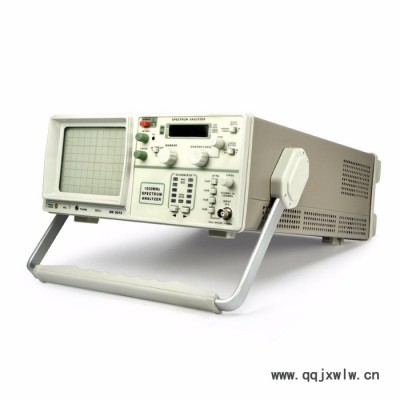

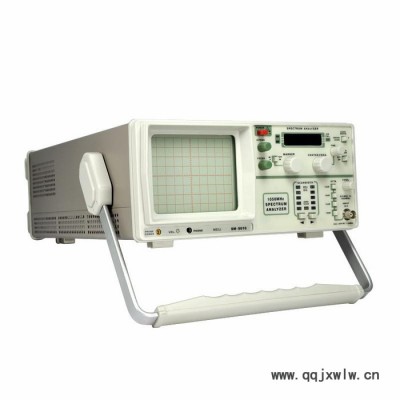

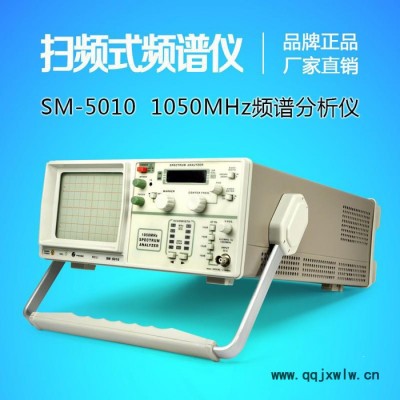

產品圖片
