品牌	JMDM
型號	ARM29DIOMR

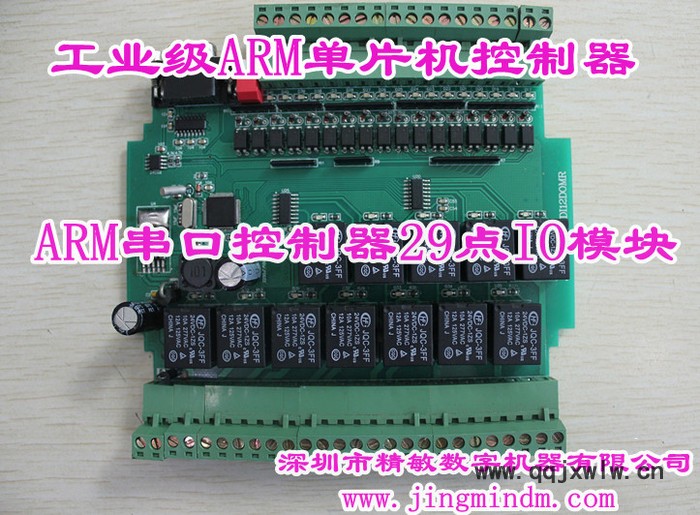

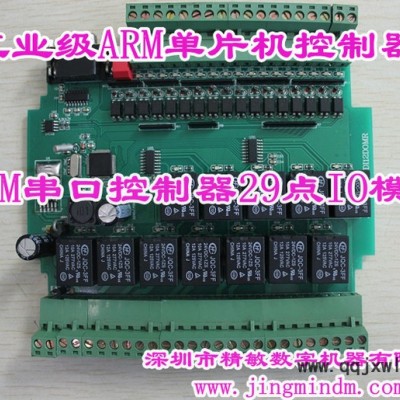

供應ARM29DIOMR工業控制器  ARM CPU【13360519982】QQ:2355735130 深圳市精敏數字機器有限公司-----工業級智能控制系統專家、機械/電子/軟件/通信/自動化專家，
在工業級智能自動化控制系統積累了十年豐富而精湛的工業現場經驗，是全球4D/5D/6D/7D影院行業的技術專家、
技術主導者、核心供應商、源頭廠家、上游供應商，眾多中外影院設備廠家的密切合作伙伴！擁有全系列產品線：
氣動、液壓、電動三種驅動方式影院設備、中央控制系統智能創新產品，持續為國內70%以上的4D影院廠家、
系統集成商提供了影院核心設備、核心技術！正不斷為全球7D影院產業的廠商提供核心關鍵設備和服務！

一、特性

1.        采用ARM 32位的Cortex™-M3 CPU，128K閃存程序存儲器；20K的SRAM。

2.        主電源采用18V交流電(或24V直流電)，外圍驅動電源采用24/12V直流電；

3.        12路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；

4.        8路繼電器輸出（可接220V電壓，最大承受電流是5A），采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；

5.        有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；

6.        可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；

7.        有一盞LED燈顯示工作狀態，有一個撥碼開關可根據程序需要設定程序狀態或程序參數；

8.        外殼采用螺釘固定或?qū)к壈惭b,一體化緊湊型設計。

      外殼尺寸：  長×寬×高為:145mm×90mm×40mm；

      內部控制板尺寸：  長×寬×高為:122mm×86mm×28mm；

9.      用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。

二、規格

1.      工作溫度：-10~+65°C；

2.      儲存溫度：-20~+80°C ；

3.      濕度：5~95% 無凝結 ；

4.      功耗(無外部設備): +18V@ 0.5A (典型值) ；

三、用途

1.      可用于各種20個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；

2.      可用于替代20點以內的PLC用于各種控制場合（如各種機器控制）；

3.      可用于ARM學習和試驗。

四、編程說明

1.      在接線圖上標明了輸入輸出端口所對應的是控制板的輸入輸出口：

1）In(x)： 當In(x)函數返回0時就說明第x個輸入點有信號；

2）out_bit(x,0)：打開第X點輸出；

3）out_bit(x,1)：關斷第X點輸出；

2.      軟件資料中有范例程序，用戶可以在這基礎上修改學習。

五、發貨事項

   1、發貨清單：控制器、編程下載線(附送)、電子版產品資料：MCU-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。

   2、發貨方式：快遞，包裝標準：防靜電防震紙箱。

六、售后服務

   1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；維修方式：送修。

   2、技術支持：提供電話、網絡在線技術支持。
