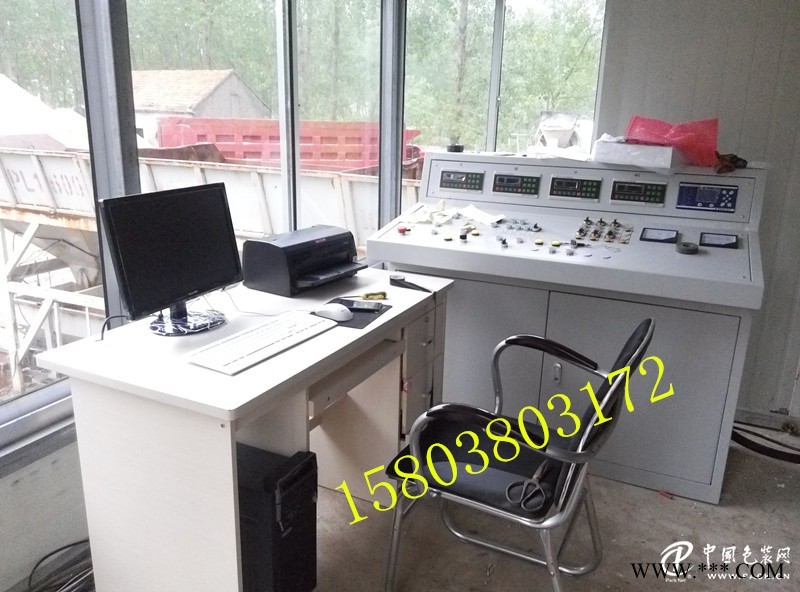

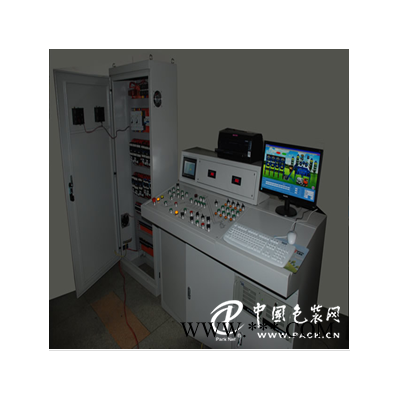

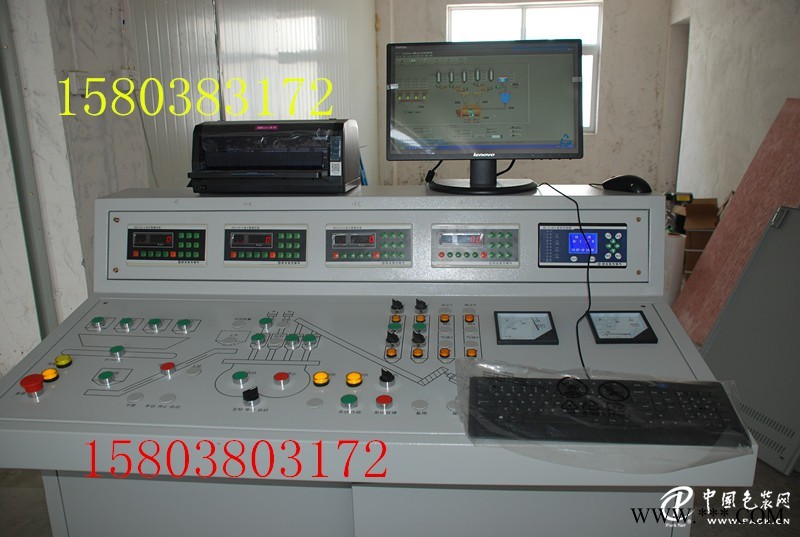

鄭州奇點混凝土配料操作控制柜

用于商品混凝土的生產過程的自動化控制，采用模塊化設計，以PLD2008混凝土生產自動控制系統軟件為核心，XK3110-B2高速配料控制器為測控終端，采用以太網、CAN、RS232等通訊方式構成分布式結構，具有控制精度高、控制功能強、安裝維護簡單等特點。獨特的雙機冗余和多站互冗余技術，提高系統健壯性和安全性，操作臺按照人體工程學設計，結構合理，操作方便。

PLD2008A3型混凝土生產自動控制系統專為中小型混凝土攪拌站自動控制設計，采用先進的通訊技術和人機界面技術，可控制一套或同時控制兩套混凝土攪拌站的全自動生產，控制功能強大，硬件成本低廉，為低成本建站的*佳方案。

配套系統選擇：

（一）PLD2008A3型混凝土生產自動控制系統功能簡介

模塊化設計，安裝、操作、維護更簡單；

同時控制一套或兩套混凝土生產線設備，實現全自動競爭式生產；

適用于中小規模的攪拌站控制，滿足爬斗或斜皮帶多種送料方式；

可控制多達10臺配料稱，42種物料的計量；

可以選擇水定時計量；

可以在生產的過程中，調整含水率和給水量；

功能強大的報表統計及分析功能；

（二）PLD2008A2型混凝土生產自動控制系統功能簡介：

全自動無間隙連續生產，可連續提交生產計劃；

配料、投料、攪拌可獨立控制，流水線式設計；

滿足加法和減法兩種計量方式；

攪拌時間、卸料時間、出砼時間、含水率可隨機在線調整；

配料卸料落差可自尋*優，也可手動人工調整；

各個稱的卸料順序可在線調整；

配料和卸料過程中倉門、稱斗門狀態及稱斗內料位的變化均可模擬顯示；

可設定自動打印供貨單及生產明細數據；

計量提前量動態自動修正；

計算機快速校稱功能；

配料欠稱時自動補稱；

計量超稱時自動扣稱；

物料在計量、卸料不暢時自動破拱或震動；

各種手動干預功能，臨時加減水、手動控制卸料等；

智能的在線故障自動檢測功能；

系統故障的遠程在線診斷功能。

攪拌機的潤滑泵油在線調整功能；

兩種卸水方式；

配料控制器：

XK3110-B高速稱重配料控制器主要是為各種配料系統設計，用于提高配料精度及配料過程自動化程度的控制儀表。XK3110-B采用先進的、高集成度的微處理器及集成電路，技術*先，工藝優良，性能可靠，具有很高的控制精度和很好的抗干擾能力；采用先進的SMT技術，體積小巧，集成度高；內置隔離的RS232及RS485通訊接口實現多點或遠距離通訊；內置隔離的高精度DA轉換器、可以輸出的4~20mA模擬量，用于實現重量信號變送輸出，全數字方式的調校方式，操作更簡單。

雙顯示器同時顯示毛重和凈重；

*多可控制四種不同種類的物料；

所有預置數據都具有斷電保護功能；

自動零位跟蹤；

按鍵去皮功能；

所有物料具有各自的粗計量、精計量和落差補償；

具有軟件全數字式調校功能；

可選RS485為標準串行輸入輸出口；

通訊RS485可實現多點通訊；

通過RS232/RS485輸出配料資料；

顯示精度*高達1/15000；

檢驗超差以及超差輸出；

具有卸料控制功能；

啟動生產條件可以通過菜單設定；

生產去皮條件可以通過菜單設定；

具有上電自動歸零功能；

配料完成后，具有凈重顯示保持功能；

可設定落差*高范圍，確保自動補償功能不因機械故障而造成錯誤；

慢速配料延遲時間可通過菜單設定；

比較次數可通過菜單設定，*保*不因稱體沖擊造成錯誤控制；

啟動去皮延遲時間可通過菜單設定；

去皮檢測次數可通過菜單設定，以免在不穩定的情況下造成去皮錯誤；

快速及慢速配料的禁止比較時間可單獨設置；

具有雙重數字濾波；

配量低于寬容度時，可作添量配料；

可以通過菜單設定校稱參數；

可以單獨進行校零、校稱量間距操作；

4~20mA高精度模擬量輸出；

輸入口可選擇有源、無源兩種方式（出廠指定）；

可選擇110V/60Hz和220V/50Hz兩種供電方式。

一般規格：

電源：AC220V±15%,50Hz（默認）或AC110V±10%，60Hz；

功耗：6W；

工作環境溫度：0~50℃

工作環境濕度：小于85%相對濕度

數字部分：

重量顯示：7段發光二極管；

LED顯示：采用毛重、凈重雙顯示方式；

負數顯示：在*左邊數位顯示“-”號

超載顯示：顯示“O.L”

小數點位置：可選擇4個不同位置

顯示量程范圍：500~30000

顯示分度間距：1、2、5、10、20、50

輸出容量：開集極輸出，*高24V，0.3A

模擬部分：

適用傳感器類型：適用于所有應變橋式傳感器

傳感器輸入電壓：直流9V，*大可提供電流150毫安

輸入阻抗：大于10兆歐

采樣方式：Delta-Sigma方式

顯示分度數：300至15000分度

 產品選型

型號

描述

XK3110-B1

可控制四種物料，快慢雙速配料，具有定值修正功能

XK3110-B1(2)

可控制四種物料，快慢雙速配料，具有兩種通訊方式

XK3110-B2

可控制四種物料，快慢雙速配料，控制功能強大，可用于復雜控制

XK3110-B2A

可控制四種物料，快慢雙速配料，具有4~20mA模擬量輸出功率
