一、概述

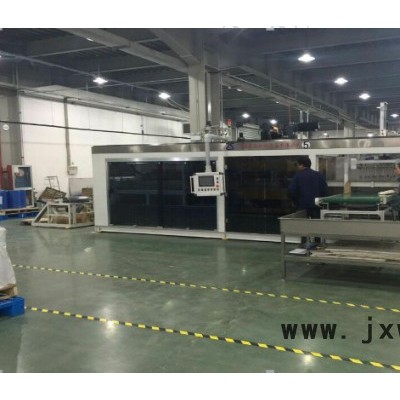

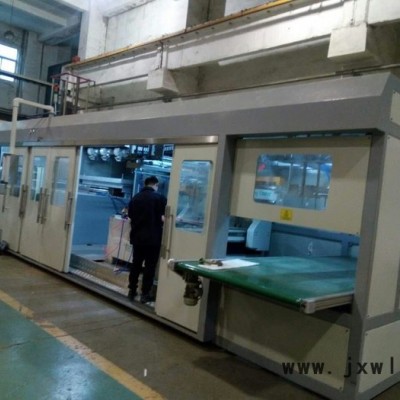

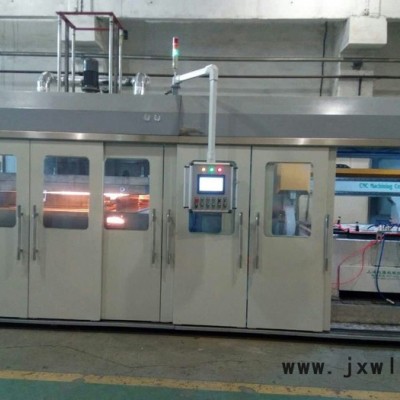

 A、特點：ZS-6070型高效程控塑料氣壓熱成型機，應用國際**塑料片材成型工藝技術，是集機、電、氣一體化設計，采用微電腦及工控可編程器PLC控制，整個系統HMI（人機界面）。方形隧道式進口輻射加熱器，凸凹模皆可成型，激光刀片沖切，加熱、成型、沖切、堆垛分四工位，同時運行等先進技術，即送片、加熱、成型、沖切、堆垛一次完成的塑料片材成型設備。減少人工、操作便捷、提高生產效率、可靠性強、自動化程度高，專用于熱成型和產品自動沖切的流水式生產線。

B、用途：適用于HIPS、PS、PP、PVC、PET、ABS等塑料片材的成型，加工高透明、高拉伸、淺拉伸、圓型、方型、不規則、上下雙向拉伸、翻邊等產品，生產各種盒、碟、托盤、碗、蓋、工業包裝類等包裝制品。

二、工藝過程：

         上料 → 加熱 → 正壓成型 →沖切 →分解堆疊及廢料自卷系統

三、技術描述

3．1該設備主要由機體、吸塑成型系統、溫度控制系統、真空系統、加熱系統、氣控系統、電氣及電腦控制系統、成品沖切系統、產品分解及邊料自卷系統等結構組成。

3. 2機身：采用鋼結構型材焊接或拼接而成，用于安裝成型、加熱、熱合、沖切及輔助裝置。整體鋼結構機架具有足夠的強度與剛度。所有金屬表面經過經過防銹處理和底層噴涂防銹漆；在結構中采用通用件及標準件，便于后期維護及所有部件更換。

3. 3、正壓成型模架：

        ⑴采用鋼結構型材焊接或拼接而成經過熱處理后加工，用于安裝快速換模裝置及真空系統，氣鎖機構是有模臺右側的機械式手動閥來控制的。在安裝模具前，把機械手手動閥打開，此時氣鎖機構張開，然后把模具推進活動臺上，當模具推到位時，把機械手動閥關上， 氣鎖機構閉合鎖緊達到快速裝模，反之快速卸模，整個換模過程10分鐘。

         ⑵成型模式有4種模式，可供客戶選用，根據客戶模具設計不同而選擇適合的成型模式。

           A模式：模具設計有下框、下模、上模組成。成型為下模脫模；下模真空，上模吹正壓。

           B模式：模具設計有下框、下模、上模組成。成型為上模脫模；下模吹正壓，上模真空。

       C模式：模具設計有上框、下模、上模組成。成型為下模脫模；下模真空，上模吹正壓。

       D模式：模具設計有下框、下模、上模組成。成型為上模脫模；下模正壓，上模真空。

3. 4、沖切模架：

        ⑴采用鋼結構型材焊接或拼接而成經過熱處理后加工，用于安裝快速換模裝置及刀模加熱系統，氣鎖機構是有模臺右側的機械式手動閥來控制的。在安裝刀模時，把機械手手動閥打開，此時氣鎖機構張開，然后把模具推進活動臺上，當模具推到位時，把機械手動閥關上， 氣鎖機構閉合鎖緊達到快速裝模，反之快速卸模，整個換模過程10分鐘。

        ⑵刀模使用方式有2種模式，可供客戶選用，根據客戶模具設計不同而選擇適合的裁切模式。

         A鋁合金動刀:使用在對產品外形尺寸和刀口要求比較高的狀態下，整個刀模有鋁合金加工鑲嵌合金刀片組成，每個刀片有刀架及定位塊組成。使用時把刀模加熱系統打開，對刀模進行加熱。刀模加熱裁切的成品刀口光滑不刺手，不起屑。

         B激光木刀：刀架有三合板組成，激光割出刀線的輪廓，再把刀片鑲嵌刀架上。這種結構刀模成本低，通常用在要求不高的產品裁切。

3. 3電氣及電腦控制系統/安全設施

l 系統設置多項保護措施，各有可能相互碰撞的動作均設有連鎖保護。

l 安全門防護密封裝置，采用手動扣位，手動鎖緊，提高設備安全系數。

l 電氣主控制系統采用PLC集成模塊控制，以工業觸控顯示器作為HMI（人機界面）,采用中文界面。機器上具有包括按鈕操作和所有工序參數的設置和修改，使設備易于操作和維護。

l 整機工作方式分為手動/自動，所有設置操作在觸摸屏上實現；當操作人員將材料放置好后按自動啟動設備完成一次整個流程成型工藝，直把料倉里的材料生產完畢；手動主要用于換?；蚱饦涌刂?。

l 配電柜內含有保護回路，包括過流，過壓，欠壓，短路和過載保護等。加熱元件具有熔芯保護。對于可能對系統或工件造成危害的安全問題，都有警示標識或備份文字說明。控制箱內予留5-10%空間以便今后更改，電柜安裝帶濾網及防護冷卻風扇。

l 所有不可移動的電纜和電源箱外的電線都隱藏在電纜槽內，便于打開修理，如果在這一點上無法辦到時，選用軟管固定。
