數控鋼筋端面銑床 鋼筋頭磨平機 鋼筋端面打磨機 自動鋼筋頭打磨機 數控鋼筋端頭打磨機

1、主要用途及適用范圍

    TYDMJ-32鋼筋端面銑床是直螺紋鋼筋連接生產線的專用設備之一。適用于各種型鋼筋端面的成型加工，該設備吸收了國內外同類產品的優點，由我公司精心研制生產，整機結構緊湊，加工范圍大、操作方便、生產效率高。

2、主要技術參數

輸入電源                 380V  50Hz

電機功率                 1.5KW

電機轉速                 1800r/min

氣源工作壓力             0.5--0.8MPa

主軸直徑                 Φ40mm

銑刀直徑                 Φ110--Φ200mm

可裝銑刀寬度              90mm

主軸箱進給行程            0--250mm

臺面尺寸                  750×800mm

工作臺行程                0--300mm

適用鋼筋規格              32mm以下

外形尺寸（長寬高）        1000×840×1300mm

重量                      350Kg

3、主要結構特點

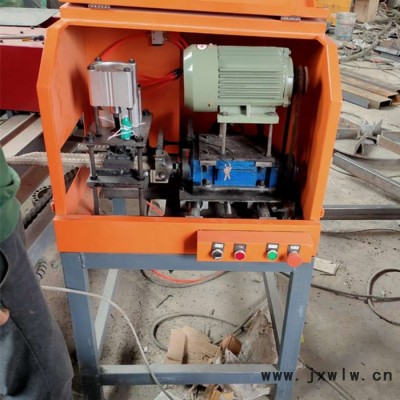

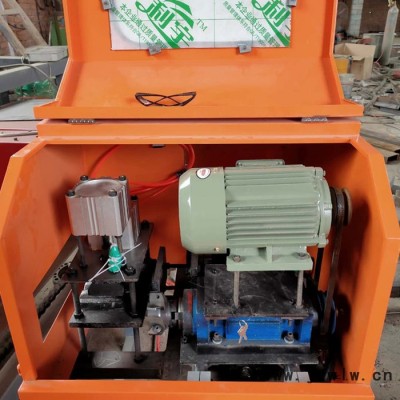

該機床由圓盤銑刀、導桿、電動機、銑削進給機構、定位機構、夾緊裝置、工作臺、機身、電動控制系統等組成。

3.1圓盤銑刀

該機采用三面刃合金圓盤銑刀，是本公司根據切削要求自制的，也可根據用戶要求設計加工專用銑刀。

3.2刀桿

刀桿將圓盤銑刀和電動機輸出軸連接為一體，電動機通過刀桿直接帶動圓盤銑刀進行銑削。

3.3銑削進給機構

進給系統可調速，切削進給平穩均勻、切削精度和表面質量好。
