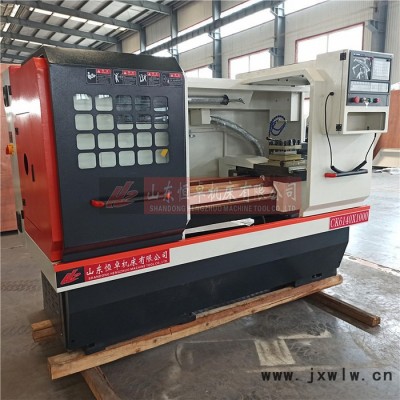

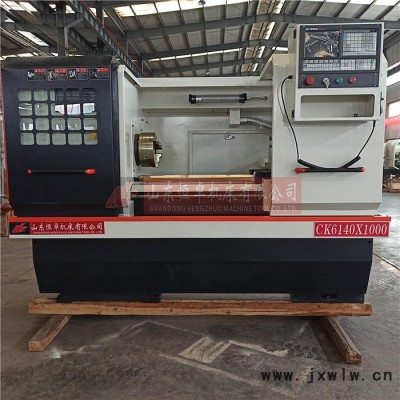

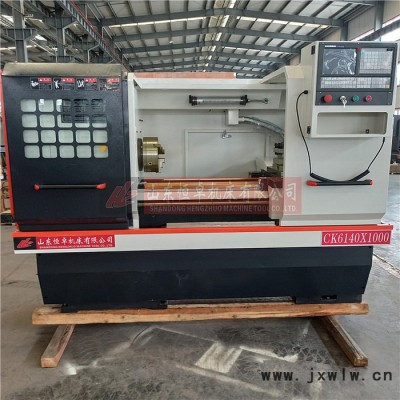

技術參數

Specifications

單位

CK6140

床身上最大回轉直徑

Max.swing over bed

mm

Ф400

托板上最大回轉直徑

Max.swing over cross slide

mm

Ф180

最大加工長度

Max.processing length

mm

850/1500

最大行程X/Z

X/Z axis travel

mm

X:220 Z:1050/1600

主傳動形式

Spindle transmission type

二檔機械變速 檔內變頻無級

主軸轉速級數

Spindle speed steep

無級

主軸轉速范圍

Spindle speed

rpm

L:70～560，H:200～1600

主軸端部形式

Spindle nose

C6

主軸孔直徑

Thru-hole dia.of spindle

mm

52

主軸孔前端錐度

Spindle taper

MT6

主軸電機功率

Spindle motor

KW

5.5

卡盤尺寸

Chuck size

mm

200

滾珠絲杠直徑×螺距（X/Z）

Ball screw dia.and pitch

mm

φ25X6/φ40X8

進給電機扭矩X/Z

X/Z axis feed motor torque

N.m

X:6 Z:10

進給電機功率X/Z

X/Z axis feed motor power

KW

X:1.5 Z:2.5

快移速度X/Z

X/Z axis fast moving speed

mm/min

X:6000  Z:8000

定位精度（X/Z）

X/Z axis Position accuracy

mm

0.02/0.025

重復定位精度（X/Z）

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy

IT6-IT7

工件表面粗糙度

Workpiece surface roughness

Ra1.6

尾座套筒直徑

Tailstock sleeve dia.

mm

65

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒錐度

Tailstock sleeve taper

#

MT4

刀架形式

Tool post form

電動四工位

刀具外形尺寸

Cutting tool shape size

mm

20X20

導軌形式

Guide form

單山+平軌

總電源容量

Total power capacity

KVA

10

外形尺寸

Machine dimension(L×W×H）

mm

2500X1500X1650

機床重量

N.W.

kg

2300

  本機床已裝配完滾珠絲杠、聯軸器、裝配式主軸、液壓站、液壓尾座、潤滑油路、卡盤、回轉油缸及刀塔，電路、電機、電器、電箱、鈑金。

序號

名稱及規格

數量

標準配置

1

數控系統

1/臺

系統可選（廣數，臺灣，發那科，西門子）等

2

卡盤

1/臺

三爪卡盤K11 250(選配K11 380)

3

尾座

1/臺

手動尾座

4

X向滾珠絲杠

1/臺

北方機械/富力康

5

Z向滾珠絲杠

1/臺

北方機械/富力康

6

電動刀架

1/臺

LD4B-A(6150)

7

X、Z向絲杠軸承

各1套/臺

國產

8

X、Z向聯軸器

各1套/臺

國產外購

9

主 軸 軸 承

1套/臺

國產

10

機身鑄造

1/臺

采用優質樹脂砂鑄造

11

主軸總成

1套/臺

裝配式主軸

12

主軸夾緊方式

手動卡盤

13

油   漆

1套/臺

顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置

14

潤   滑

1套/臺

合資滬潤（電動潤滑油泵，潤滑油路安裝完畢）
