產品介紹

產品信息                               型號：JYNCV-4213

重量： 12噸                           刨削模式： 白光刀/合金刀

傳動裝置：滾珠絲桿                 壓料裝置：  液壓

刨削行程（X）： 4200mm        定位行程（Y）：1300mm

進刀行程（Z）：20mm

技術參數

加工邊槽定位精度： 0.05mm       刨槽深度定位精度：0.05mm

裝夾**小邊距： 9mm                   加工工件厚度范圍： 0.4-6mm

電機總功率： 4KW左右               加工速度（10h）：  4-5千米左右

主要零件配置

數控系統：日本三菱                  伺服電機：日本松下

液壓系統：臺灣益圣                  滾珠絲桿：臺灣TBI

滑軌滑塊：臺灣ABBA                軸承：日本NSK 、美國UBC

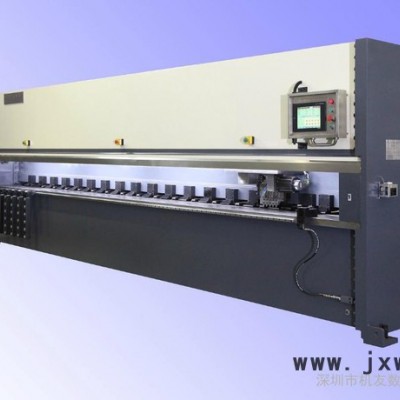

產品實拍圖

產品特寫圖

立式數控刨槽機與臥式刨槽機對比的優點

     根據設計者的觀點不同，數控鈑金V槽刨床被設計成立式和臥式兩種主流形式。臥式刨槽機源于韓國，作為一種進口設備受到很多人的追捧，用過之后才感覺到許多弊病，源于該設備錯誤的設計理念，歸結于以下幾方面：

      一：精度優勢：刨槽深度直接關系到折角的效果，如果深度誤差達到0.05mm時，折彎位置R**明顯不一至。立式刨槽機工作時，刨刀到臺面固定于一條直線位置運行，刀尖到臺面的距離精度控制在0.02mm范圍。臥式刨槽機工作時，刀面對的是一個1.5米寬，4米多長的平臺的精度，要想控制在0.1mm范圍都很難。

      二：電能的損耗：立式刨槽機刨削時是刀架部分做往返運動，其重量60kg左右，臥式刨槽機刨削時是龍門和刀架部分一起做往返運動，其重量在1000kg左右，其能量損耗是立式刨槽機的10倍以上，因此立式刨槽機是一款節能環保的設備。

      三：加工范圍的優勢：立式刨槽機有十幾個獨立的壓板和十幾個獨立的夾鉗自動裝夾板料，無論板材大小都好加工，橫向縱向都可以刨槽**小工件80*80mm。臥式刨槽機只針對大板料刨槽，縱向刨過槽后因板料變形，無法橫向裝夾導致橫向不能刨槽。

      四：加工工藝的優勢：立式刨槽機工作臺面為**模具鋼整體熱處理后經過磨床精磨而成，表面精細度達到鏡面的效果。臥式刨槽機工作臺面為普通鐵板焊接加工而成，不銹鋼板材都比它的硬度高，刨絲、損壞的刀片等，使得臺面坑坑洼洼。這**是加工出來的產品起斑點的原因。

      五：安裝的優勢：立式刨槽機由鋼板焊接而成，強度高，運行平穩安靜，只需平整結實的水泥地面擺放調平安裝便能夠穩定工作，搬遷吊裝都很方便。臥式刨槽機由于龍門高速運行，沖擊力大，再加上平臺需要基礎調整，都要按安裝圖做混凝土基礎，大興土木。

      六：安全的優勢：立式刨槽機由液壓自動裝夾工件，自動定位，自動工作，操作者遠離機床運動部位。臥式刨槽機裝夾工件在機床運動范圍內部，龍門做高速運動，且操控部分和龍門一起運行，很容易對操作工造成人身傷害，存在有很大的安全隱患。

一般的折彎加工，在彎折處留有較大圓弧，而且加工的板材越厚，圓弧越大。這較大的圓弧角的存在，影響了產品整體的美觀。為解決這一難題，貝力機床推出全新設計理念的數控鈑金V型槽刨床系列產品。該系列產品加工精度高，易操作，運行平穩、可靠。其用在不銹鋼、普通鐵板、銅等板材上進行V型槽加工，尤其適合折彎前的V槽加工。

    機床性能及特點：

◆本機機架采用鋼板焊接而成，經過震動時效消除應力，防止機身變形。

◆本機配用歐洲工控?cái)?shù)控系統，定位準確無誤。

◆全部采用交流伺服馬達傳動，可免除清潔碳刷的工作，免維修。

◆刀架采用高精度滾珠絲桿傳動及采用伺服馬達驅動，達到高速及高扭力。

◆本機采用液壓式夾鉗及液壓獨立壓料板，確保刨槽工件牢固，穩定性高。

    配用日本三菱數控系統

◆控制軸數：3軸（X、Y&Z軸）

◆平面彩色色顯示（640*400點陣）

◆驅動方法：采用數字式交流

◆位置輸出：采用**位置編碼器

**/增量編程

◆公英制轉換

◆**小設定單位：0.01mm

◆數據輸入：MDI輸入加工數據，簡單快捷。用戶只要輸入板厚、板材長度、V槽深度、每次進刀量，程式自動計算加工

◆存貯程序個數：128個（約6000個工步）

◆設定槽數：1至10條

◆程序容量：256KB

◆工作溫度：0-45度

◆常溫：-30-60度

◆后擋料（Y軸）重復定位精度：+/-0.05mm

企業介紹

     深圳市機友數控設備有限公司，位于廣東省深圳市光明新區馬山頭工業區，自從我們機友數控98年成立以來，一直致力于數控開槽機床的研發，經過多年的探索，在鈑金設備行列，憑借扎實的技術實力，精湛的生產工藝，嚴格的質量管理體系，所產出的產品得到眾用戶的認可，產品行銷全國。 主營數控開槽機、數控折彎機、數控剪板機等系列產品，其主要應用于**建筑裝飾、品牌展示店鋪裝飾鈑金、酒店裝飾**燈飾配件加工、廚衛不銹鋼產品、電力行業、車站地鐵等場所的不銹鋼**裝修工程。

      機友數控不銹鋼數控刨槽機的質量方針: 用戶的要求**是我們的奮斗目標，以**的產品打造品牌，以細致周到的服務贏得用戶的滿意。

我們始終以**的技術，生產**的產品，以細致、周到的服務滿足客戶的需求，在不斷革新中發展。 價值觀、宗旨:真誠、守信、人才永遠是**的財富**進取、以人為本、以誠取信、以信博人.

     普通折彎加工，在彎折處留有較大圓弧，而且加工的板材越厚，圓弧越大。大圓弧角的存在，影響產品整體美觀。為解決這一難題，我公司推出全新設計理念的數控鈑金V型槽刨床系列產品。該系列產品加工精度高，易操作，運行平穩、可靠。其用于不銹鋼、普通鐵板、銅等板材上進行V型槽加工，尤其適合鈑金折彎前的V槽加工。

機床主要性能及特點：

1。機身全鋼焊接，經退火熱處理，削除內應力，具有極高的的強度

2。采用日本三菱的數控系統，臺灣益圣的液壓系統，技術成熟，產品可靠。

3。電器全部采用馳名全球日本松下公司的原廠產品，保證了電路的使用壽命及穩定性。

4。臺灣油研的液壓控制系統，壓板、鉗口的壓緊及松開全自動化，壓力穩定可靠。

5。伺服馬達進刀，精度高且可靠，可達0.01mm.

6。伺服馬達控制刀架及送料裝置，刨削及定位**。

7。采用觸摸屏，指令輸入快捷明晰。

8。改傳統螺母絲桿傳動方式為進口精麿合金鋼齒輪齒條傳動，更易維護，故障率更低，

運行更平穩。

自動化噴霧方式對刀具進行冷卻，提高刀具使用壽命

     公司長期本著誠信務實，拼搏實干，開拓創新，積極進取，合作共贏 的原則，以**的服務，靈活的經營模式開拓市場；在廣大新老客戶的協助支持下，不斷發展壯大。誠信是企業的生命，您的需要是我們的立業之本！歡迎新老客戶來我公司洽談合作!

真誠期待與您的合作！??！

 ●對我們深圳市機友數控設備有限公司來說有為重要的是：

 ●堅持與您進行長期的合作是我們自始自終的目標。
 ●我們追求**高的精密度和**的質量.
 ●歡迎垂詢有關我們企業的其他情況。歡迎立即與我們機友數控公司建立聯系！

企業證書

·
