濟南天田數控機械有限公司專業承接非標定制機型，常規機型價格優惠。此處標注的價格并非**終成交價格，實際價格請溝通后商定！

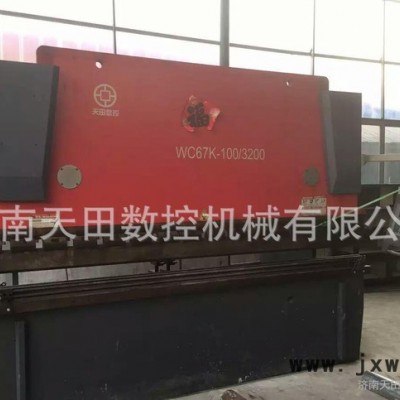

WC67K-100/3200控制系統配置說明簡介

1：采用雙油缸控制滑塊上下運動，
2：采用機械式扭力同步，
3：配國內顯數器裝置，
4：配正泰或西門子低壓電器，
5：配 國內**液壓集成系統，

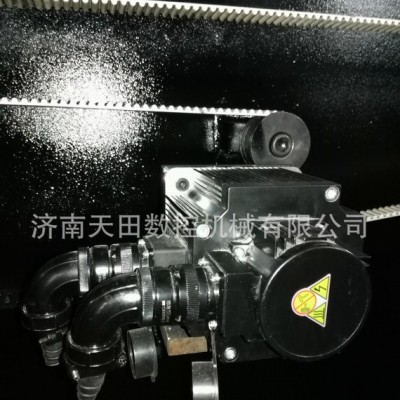

6：配旋轉編碼器反饋計數，
7：配進口密封圈，
8：配機床后擋料的基本配置：普通電機、普通絲桿和光桿、后擋料鏈輪傳動控制后檔料運動，
9：配標準上下模具，
10：配前托料架。

一、主要零件配套廠家

1.液壓系統  : 美國福斯特液壓或北京華德液壓

2.密封元件  : 日本ＮＯＫ公司

3.油       泵 : 上海齒輪泵廠家或美國SUNNY高壓齒輪泵

4.電器元件  :中國正泰集團或西門子電器

5.油      缸  :  濟南

6.電     機   :  安徽雙塔電機或德國西門子電機

7.定位系統 : 香港三源數控或美國華德爾數控等等

二、機器的用途

本機器對折彎金屬板料具有較高的勞動生產率和較高的工作精度，采用不同形狀的上下模具，可折彎成各種形狀工件，滑塊行程一次即可對板料進行一次折彎成形，經過多次折彎即可獲得較復雜形狀的工件，當配備相應的裝備后，還能作沖孔用。

1、整機采用全鋼焊接結構，振動消除應力，強度高，剛性好；

2、機械擋塊、扭軸強迫同步，精度高；

3、高精度絲桿；重復定位精度高、低噪音；

4、雙機聯動可折六米長板料;還可單機使用,折短板料,節能高效;

三、產品外形結構

   1.運用UG（有限元）分析方法，經計算機輔助優化設計，外形美觀。

   2.機器采用鋼板焊接結構，具有足夠的強度和剛度，液壓傳動保證工作時不致因板料厚度變化

      或下模“V”形槽選擇不當而引起嚴重超載事故，此外本機器具有工作平穩，操作方便、噪

      音小、安全可靠等特點。

   3.油缸中設有機械擋塊，確保滑塊行至下死點的重復定位精度，以保證批量生產時折彎角度

   的一致性。

   4.采用德國技術進行內應力消除。

   5.整體框架采用打砂方式除銹,并噴有防銹漆。

四、工作滑塊結構

   1.本機器采用液壓電氣控制，滑塊行程可任意調節，并具有點動、半自動、自動等動作規范，

      采用點動規范可方便地進行試模和調整。

   2.上動式折彎?rùn)C(jī)設計，雙油缸同時工作，操作平衡、方便、安全。

   3.在下死點有保壓延時功能，確保工件精度。

   4.在**相關標準條件下，折彎角度精度可達 ±45′。（引用標準JB/T22572-1999.）

   5.有慢速下降控制的功能，操作者能更好地控制工件。

五、液壓系統一

 1.液壓系統可實現滑塊快速下降，慢速下降，工作速度折彎，快速回程及向上，向下過程中滑塊急停等動作。

 2.油泵采用軸向柱塞泵，可承受高壓、噪音低。

 3.密封圈選用臺灣鼎基公司，密封性能好，工作可靠，壽命長。4.機床可在額定負荷下連續工作，液壓系統無泄漏且持續穩定,精度高。

六、電氣控制系統

1.電氣元件和材料符合國際標準，安全可靠、壽命長、抗干擾能力強。

2.附帶可移動的腳踏開關操作。

3.電控元件選用****產品。

4.機床采用交流380V三相四線制供電電源,控制回路為交流220V電壓.

5.電機主電路具有短路、過載、缺相保護。

6.操作按鈕安裝于機床的按鈕臺上，電氣開關、指示燈、安裝于專用電氣控制箱內。

7.油泵停止按鈕亦作為機床的總按鈕，油泵停止工作時，整套機床停止工作。

8.機床設有相應的點動控制按鈕及急停按鈕。

功能簡介：

         操作時無需人工+、-后擋料及行程調整，只需液晶屏顯示，操作直接輸入需要的數字，則系統直接定位您所需要的位置。操作簡單，目前此系統在折彎?rùn)C(jī)應用上非常廣泛。省去操作工調整行程和后擋料所耽誤的時間，更加有效的操作。速度與精度也比數顯折彎?rùn)C(jī)更加提高。

七、滑塊同步控制

折彎?rùn)C(jī)滑塊行程中的同步，采用機械液壓同步機構，結構簡單、穩定可靠，具有本機器所需的同步精度，一般不需經常維修能保持長期使用。

 八、后檔料

后擋料的調節由0.55KW電動機驅動,經齒輪減速后由絲桿傳動.在按下調節按“+”、“-”時可達到擋料板向前或向后的調節，（數字顯示尺寸位置）在機動調節不能達到所需的調節值時，可旋動手動調節輪進行手動微調以確保所需的調節值。

九、模具

十、1.隨機標準上下模具壹套。

2.上模采用多件分段短模，拼接所須長度，具有精度高互換性好，便于拆裝。連接部分裝有補償機構，在折彎板料時以補償工作臺和滑塊的撓度，保證獲得較高的工作精度。

3.下模加工成不同的“V”形槽便于操作者選用，并設有下模翻身機構只須將起吊鏈條放在滑塊吊耳上與下模吊耳上，松開頂模板升起滑塊即可轉動下模選用所須“V”形槽位置面。并且設有撓度補償結構。

十、隨機附件說明

隨機安裝1套標準上下折彎模具(可根據用戶需求改制同等尺寸的非標異形模具)

隨機附件（地腳螺栓、加油槍、前托料架、腳踏開關、全規格內六角扳手、O型圈、組合墊等

十一、裝機清單

A.設備合格證明書                                   1份

B.設備使用說明書                                   1份

C.裝箱單                                               1份

D.設備安裝地基圖 (預置于使用說明書內)    1份

E．?dāng)?shù)控系統編程使用說明書（數控專用）   1份

十二、制造及驗收標準

  嚴格按照**有關行業標準和企業的內部標準執行.

  JB/T2257.1-1992        《板料折彎?rùn)C(jī)   技術條件》

  JB/T2257.2-1999        《板料折彎?rùn)C(jī)   型式與基本參數》

  GB/T14349-1993         《板料折彎?rùn)C(jī)   精度》

十三、此設備根據**三包規定，免費保修期限為一年，終身維護。
