材質	鑄鋼
工作溫度	常溫
結構類型	浮動球球閥
連接形式	法蘭
流動方向	單向
驅動形式	電動
適用介質	水
形態	球式
執行質量標準	國標
作用對象	水
壓力環境	常壓
品牌	工奧
型號	Q961電動全焊接球閥
加工定制	否
通道位置	直通式

詳細介紹

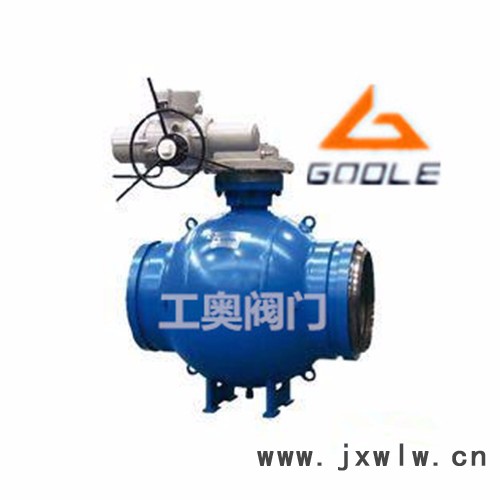

一、Q961電動全焊接球閥的簡述

Q961電動全焊接球閥由閥座是由碳化特氟隆密封環及碟形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。特質的電動頭讓閥門的啟閉更加的方便快捷。

全焊接球閥，不會有外部泄漏等現象。 球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。 由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。 密封環本體采用含量25%Carbon(碳素)的RPTFE材質，保障完全無泄漏(0%)。 直埋式焊接球閥可以直接埋于地下，不用建高大型閥門井，只需在地面上設置小型淺井，大大節省施工費用及工程時間。 可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。 球體的加工精度非常精密，操作輕便，無不良干涉。 采用高級的原材料，能保PN25以上的壓力。 與同類行業的同種規格產品相比，閥體小，而且外型美觀。 在保證閥門正常操作、使用情況下，使用壽命在15年以上。

二、Q961電動全焊接球閥的特征

1.閥體是由鋼管焊接而成。 2.球墊采用強化聚四氟乙烯。 3.閥桿采用防爆設計。 4.溫度范圍：-60-200℃ 5.驅動方式：手動或渦輪傳動。

6.檢測標準：Api 598

三、Q961電動全焊接球閥的執行標準

產品標準：GB標準 1、設計與制造：GB12237 2、結構長度：GB12221 、GB/T15188.1 3、連接尺寸：JB/T79、GB9113、HG20592等 焊接閥門焊口按JB12224 （用戶需提供配管尺寸） 4、檢驗和實驗：GB13927、JB/T9092   產品標準：API標準 1、設計與制造：API 6D、API 608 2、結構長度：API6D、ANSI B16.10 3、連接尺寸：ANSI B16.5 大于24" 采用MSS-SP44或API605 焊接閥門焊口按ANSI B16.25（用戶需提供配管尺寸） 4、檢驗和實驗：API 6D、 API 598   產品標準：其他 1、設計與制造：BS5351 2、結構長度：BS2080/JIS 10K、20K按 JIS B2002  3、連接尺寸：ANSI B16.5、JIS B2212、JIS B2214

4、檢驗和實驗：BS6755、JIS B2003

四、Q961電動全焊接球閥的結構圖

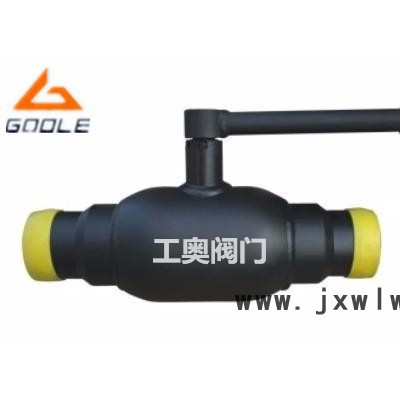

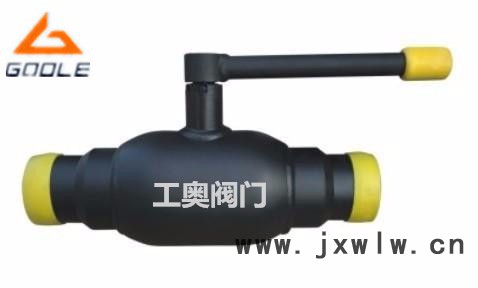

電動全焊接球閥 就是在全焊接球閥的基礎上添加電動頭

五、Q961電動全焊接球閥的技術參數

壓力等級：1.6MPa~ 4.0MPa 產品規格：DN15 ~ 1000mm 產品材質：ST37.8，鍛鋼A105 適用溫度：-29℃≤t≤150 ℃（跟閥體材質及密封面材質不同所承溫有差異） 驅動方式：氣動、電動、手動、蝸輪驅動等 閥體材質：鑄鋼、不銹鋼、鍛鋼 閥 體：鋼制Q235A 球 體：不銹鋼SS304 閥 桿：不銹鋼2Cr13 閥桿密封：FPM 球體密封：碳化PTFE 手柄：DN15-DN200電鍍碳鋼、對于≥DN200，我們建議用手動齒輪 連接方式：法蘭/焊接連接 適用場合：供暖系統、供熱區域、工業管道等用途。

適應介質：水,空氣,油和其它不與碳鋼發生化學反應的流體介質。

六、Q961電動全焊接球閥的安裝尺寸

DN	PN	L	D	D1	D2	H	B	H1
10	40	230	10	17.2	33.7	98	145	22
15	40	230	10	21.3	33.7	98	145	22
20	40	230	15	26.9	42.4	103	145	23
25	40	230	20	33.7	48.3	118	145	34
32	40	230	25	42.4	60.3	121	145	33
40	40	230	32	48.3	70	120	190	43
50	40	300	40	60.3	88.9	127	190	44
65	25	300	50	76.1	101.6	159	280	62
80	25	300	65	88.9	121	171	280	68
100	25	320	80	114.3	146	218	280	101
125	25	320	100	139.7	177.8	252	400	101
150	25	350	125	168.3	219.1	272	600	107
200	25	400	150	219.7	279	300	900	123
250	25	520	200	237	355	451	236	122
300	25	630	250	323.9	455	572	280	155
350	25	650	300	355.6	508	697	325	187
400	25	760	350	406	610	764	466	221
500	16	914	400	508	680	810	466	211
600	16	1067	500	610	830	966	325	259

七、訂購須知

來電詢價、訂購時，注明產品類型、應用場所、材質、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及功率等參數，以便我們?yōu)槟阏_選型及報價。
