電流	交流
控制方式	自動
頻段	中頻
驅動形式	電動
作用原理	脈沖
品牌	弗尼斯
型號	ZPH

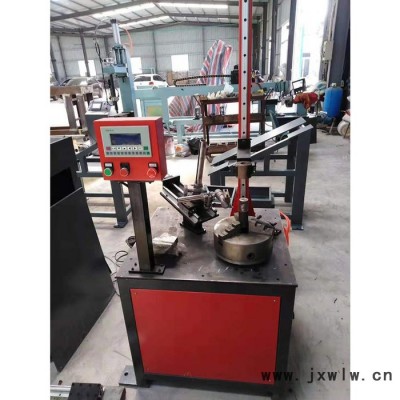

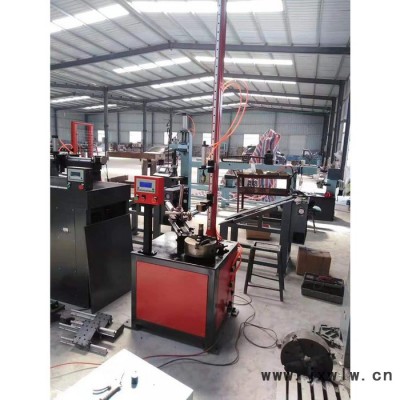

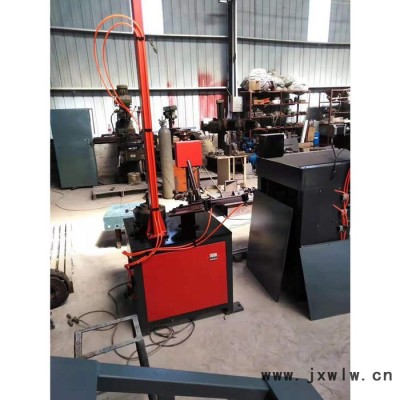

立式環縫自動焊接機 一、產品設計特點概述及參數   1、產品設計特點概述 ZPH立式環縫焊接機是我公司結合用戶的使用情況和意見研發的新一代自動化焊接設備，主要適用于法蘭盤與圓筒的圓形焊縫的焊接。該設備以步進電機為主驅動機構，控制系統采用可編程控制器（PLC）控制加文本界面，以繼電器控制為輔，從而穩妥地實現了焊接的自動化控制。焊接時焊槍不動，工件旋轉，整機質量可靠，外表美觀，自動化程度高。   2、主要技術參數： 電源 電壓 V/ Hz 380/50 給氣量的調節范圍 壓力 Mpa 0.3～0.7 裝機功率 總功率 Kw 0.06 轉盤直徑 / mm 250 卡盤直徑 / mm 250 工件直徑 范圍 mm φ10-φ200 工件長度 范圍 mm ≤100 焊槍提升距離 范圍 mm 0～100 焊接速度 范圍 mm/s 1～15 外形尺寸（長×寬×高）（mm） 800×690×1360                         二、主要結構特點及功能 該機主要由底座、動力驅動機構、工作臺定位機構、焊槍調節機構、氣動系統、電控系統等組成。 1、底座 底座：承重機構，承受整機重量。 2、動力驅動機構 主要由傳動箱、轉動軸、電機、減速機等組成。 3、焊槍調節機構 3.1、氣動提槍機構：用于上下槍運動及焊槍復位等。其上下槍速可通過提槍氣缸調節閥調整。 3.2、焊槍微調機構：由槍座、調節總成等組成?？烧{(diào)整調節總成與中心軸的距離來調整焊接工件直徑。 4. 工作臺定位機構：三爪卡盤定位。 5、氣動系統 該設備有提升氣缸，其配套的油水分離器和電磁閥安裝在設備后面。設備工作時，請確保氣壓在0.3Mpa以上。 6、電控系統 主要集中于底座箱體內，內部電氣安裝板上主要有PLC、中間繼電器、驅動器等電器元件。操作盒正面上部為文本面板，上設有開始和急停按鈕，便于人工操作。 該電控系統以PLC伺服程序控制系統為控制中心，其它控制電器元件組成，功能強大、工作可靠，操作簡單，自動化程度高。 三、安裝調試 1．現場條件       應具備380V交流電源，平整堅實的水泥地面。廠房內應干燥無塵、無腐蝕性氣體，有壓縮空氣氣源，氣源壓力應保持在0.6～0.7Mpa范圍內，氣體流量應大于500L/min。 2．安裝 2.1、根據焊接工藝要求，將機器調整水平。 2.2、正確放置焊接電源、接好壓縮氣源，連接好壓縮空氣管路。 2.3、正確放置保護氣體氣瓶，連接好管路。 2.4、正確安裝連接地線。 3．調試 3.1、認真檢查以上安裝內容是否正確、牢固，氣壓是否符合要求。 3.2、接通氣源，檢查管路是否通暢有無破損，氣源壓力要求0.3～0.7Mpa。 3.3、接通電源，驗證電機的旋轉方向是否正確，各傳動輪運行是否靈活、平穩。 3.4、根據所焊工件高度調整焊槍三維調節機構，使焊槍到達低點時處于合適的位置。   四、使用與操作 1、將工件放于工作臺。 2、程序設置調試 開機畫面： 點擊 進入機械參數界面，由我廠調節設備機械參數。 注：機械參數出廠前，已由我廠調好，客戶請勿隨意調整。 請先設定好工件參數、速度和延時設定。 開機畫面點擊 進入工件參數設置界面，由設備使用者根據焊接工件情況，調節參數。 工件參數界面： 方法：按下 按鍵，設定數值會閃爍，選擇操作屏的右上部有0 —9的數值按鍵和左右方向鍵（移位）按ENT鍵確認。 需要設定的參數有： 工件半徑、焊接啟動速度、每秒焊接加速度、焊接最大速度、焊接的角度，需要搭接的話請輸入360+搭接的度數即可！如果是恒速焊接，焊接啟動速度就是恒速焊接速度。設定完成需按傳參按鈕。     五、注意事項  1、工件焊接前必須將其表面氧化層、污垢、油污、銹斑等處理干凈。必須調整好焊槍軌跡，做好焊前準備工作。 2、接地必須可靠。 3、定期清理焊嘴內的飛濺物。 4、經常檢查各處聯接螺栓是否松動，若發現有松動現象應及時緊固。 5、氣路上的油水分離器，每天放水，及時補油。 6、注意保持焊絲清潔，不得污染，不得使用污染的焊絲。 7、若發現工作程序不對時，應立即通知廠家派人檢修，用戶不能自己維修。   六、維護與保養       為保證設備的良好運行，應加強設備的日常維護與保養。 1. 設備出現異常應立即停車檢修，故障排除后再行運行。 2. 各處軸承應定期加注潤滑脂和潤滑油。 3. 經常檢查螺栓聯接處有否松動，若有應及時緊固。 4. 電控箱內應保持整潔、干燥。 5. 電磁閥應保持清潔，接頭可靠。 6. 經常檢查電氣線路、氣路有否破損或鼠咬，各接頭有否松動。 7. 設備上的灰塵應及時擦凈。 8. 設備長時間不用時，應將設備擦凈，用塑料布罩好。以防積塵、銹蝕。

濟南弗尼斯焊接技術有限公司是中國專業從事自動焊接設備開發設計制造和技術服務的高新技術企業，通過公司全體員工十幾年的不懈努力，造就了一支擁有豐富自動焊接設備生產經驗，有很強的硬件、軟件開發能力及機械設計研發能力的員工隊伍。自動控制、軟件編程、機械液壓、市場營銷、生產管理、生產制造等各類高中級工程技術人才30余人，具有豐富的經驗、過硬的技術、開闊的思路和不斷創新的能力。

??公司與吉林大學焊接研究所建立了長期的技術合作關系，在借鑒國際國內先進的自動焊接技術和工藝的基礎上，結合自身技術特點和用戶的實際情況，開發生產了一批性能穩定、效率高、實用性強、擁有獨立的知識產權的自動化焊接專機。形成了十幾個系列，上百個產品。廣泛應用于汽車、摩托車、工程機械、壓力容器、太陽能熱水器、消防器材、機械制造、建筑、紡織等領域。特別是我公司在2008年在消化吸收國內外先進技術的基礎上，研發的新一代HS系列汽車鋁合金水箱、散熱器、中冷器自動焊接專機，可360度不間斷自動焊接，形成環形焊縫，生產效率高，焊接質量好，填補了國內空白，現已批量生產，投放市場，取得了較好的效果，實為水箱、散熱器、中冷器專業生產廠家的理想選擇。
公司堅持嚴格執行質量管理體系的各種要求，已獲得英國UKAS國際認證公司的ISO9001：2000質量認證。
??我們擁有熱誠的員工和強大的研發能力，快速響應客戶需求，提供端到端的客戶化產品、解決方案和服務。認真做好售前、售中、售后服務。售前詳細了解客戶產品及需求，協助客戶選型，根據特殊要求設計控制軟件及工裝；售中堅持安裝達標、調試到位、培訓到家；售后服務，堅持客戶咨詢12小時回復，及時解決客戶困難。過保修期的后續服務，備件、配件、外購件更換等價格優惠。 公司全體員工竭誠歡迎新老客戶蒞臨指導！
