產品說明:

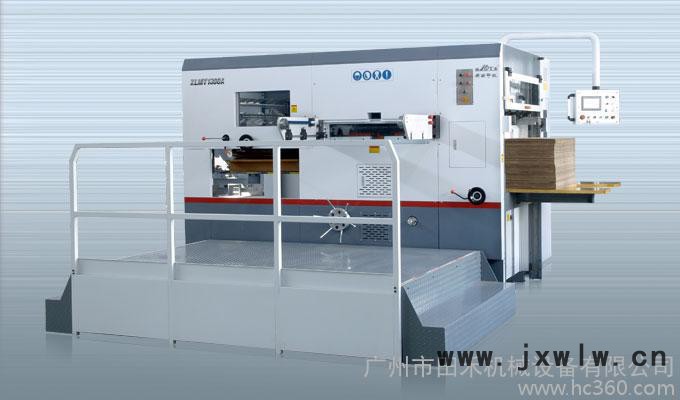

XLMY1300A/1500半自動模切壓痕機是我公司結合國內外同類產品的優越性能研制開發的適用于高檔彩箱、彩盒模切的專用設備。本機應用高強度叼紙牙排，先進的開牙叼紙機構能適應各類型板紙、卡紙、瓦楞紙；前后定位及側定位機構使紙張的模切精度得以保證，具備高精度模切間歇機構、動作迅速的氣動離合、氣動鎖版，使用可編程序控制器；人機界面，數字顯示機器的工作速度、加工張數、總運行時間；機器的故障顯示使故障排除操作非常方便。應用變頻器控制主電機，無級調速，運行平穩。本機多處設有傳感器和安全裝置，保障機器正常工作和人身安全。模切壓力前后可單獨調節，手動盤車方便省力，同時還可以進行無叼口模切。

技術參數：

局部說明：

主傳動

收紙部

氣動鎖版

采用蝸輪桿副及軸瓦形式連接，運轉平穩，模切壓力大，使用壽命長

收紙部實現自動收紙、整齊有序。不停機副收紙裝置，提高效率。不停機取樣機構，可實現隨時查看模切紙張

采用四組氣缸裝置，能安全地鎖緊板框，確保模切時刀版不移位。底部鋼板采用氣動懸浮裝置，在工作中更加靈活、便捷

模切壓痕部

電控部

叼紙牙排

新穎的傳動，實現高速模切。氣動鎖版、氣動離合、快速穩定。獨特的模切版框能有效防止模切版下垂和脫離。

電控系統采用進口PLC控制，實現從給紙、輸紙、模切、收紙各部位工況的自動控制及實時監測。配有各種安全保護裝置，發生故障時聲光報警，并自動停止，真正保證人機安全。

本機采用了超硬鋁合金加工而成的空心牙排，在4000張/小時的高速運動中不顫不抖定位精確,保證了模切精度的穩定性。牙排鏈條選用進口高精度套筒滾子鏈，具有抗拉伸、重量輕的特點，另外鏈條上還配有自動定量加油潤滑系統，減少鏈條的拉長并降低噪音。
