類型	等離子切割機
電流	交流
控制方式	數控
驅動形式	電動
用途	金屬切割
頻段	高頻
作用對象	金屬
作用原理	逆變
等離子源	美國海寶PowerMax 45A
最大切割厚度	20（mm）
頻率	160（hz）
輸入電壓	220-380（V）
額定輸入電源容量	650（KVA）
輸出電流調節范圍	0-125（A）
空載電壓	220-380（V）
額定負載持續率	100（%）
功率	850（W）
功率因素	**
效率	**
絕緣等級	A
外殼防護等級	A
安裝占地	10M2
外形尺寸	2600*4140MM
工具凈重	1800（Kg）
切割速度	18000MM/MIN
空行速度	60000MM/MIN
傳動方式	雙邊驅動
品牌	迅鋒
型號	T.WH

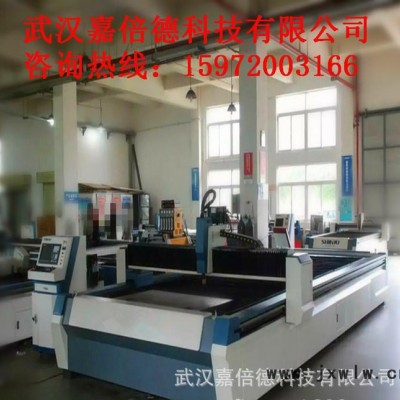

12產品介紹T.WH 江蘇臺式精密型高速數控等離子切割機   整機重量：1800KG切割方式：空氣等離子整機尺寸：2600*4140MM有效幅面：1500*3000MM質保服務：終身質保    切割參數切割速度：18 000MM/MN等離子切割厚度：質量切割≤6MM  最大切割≤20MM（選配）等離子電源：美國海寶PowerMax系列切割精度：±0.3MM垂直度：3°傳動配置：松下伺服 / 臺灣HIWIN直線導軌 / 7級精度齒條控制系統：嘉倍徳SF-III / 美國海寶EDAG    設備現場

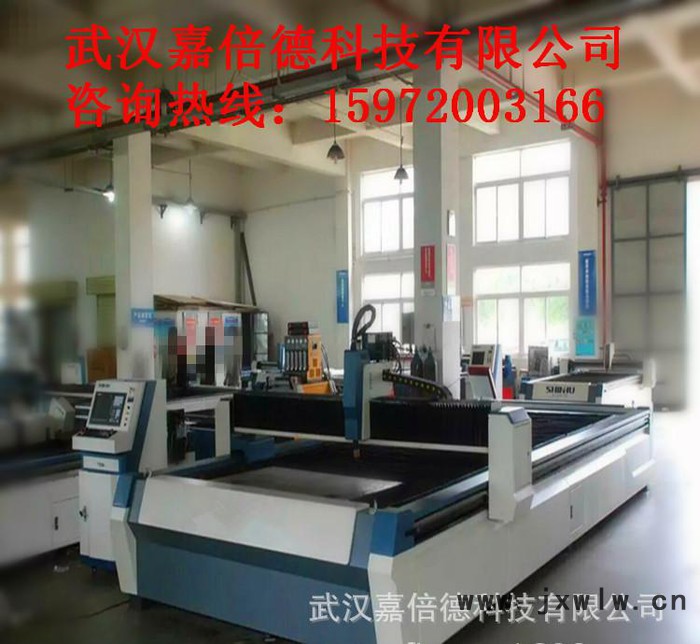

 迅鋒 T.WH 臺式精密型高速數控等離子切割機

配件配置

 傳動系統臺灣HIWIN直線導軌

 傳動系統日本松下伺服電機（三套）雙邊驅動/割炬移動

 切割系統美國海寶PowerMax系列空氣等離子系統

 傳動系統中德技術行星減速系統

 潤滑系統導軌自動潤滑處理系統

 除塵系統干式/濕式料臺除塵系統（任一）

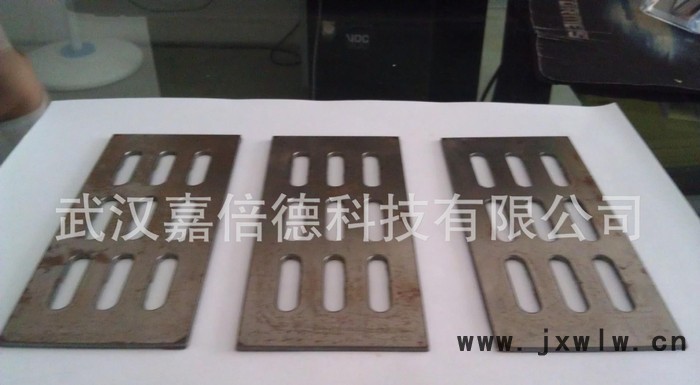

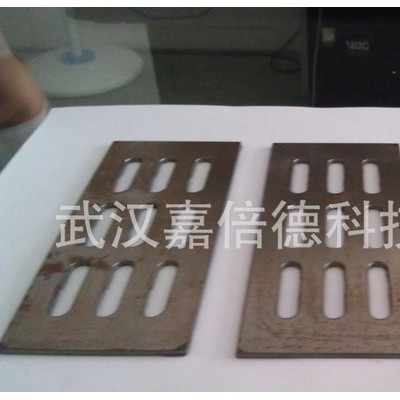

切割效果

 厚板切割效果展示

 薄板切割效果展示

 不銹鋼斷面切割效果展示

 鋁板斷面切割效果展示

 冷板切割效果展示

 碳鋼斷面切割效果展示

性能特點硬件配置    ● 主機架構：整機采用一體式鋼架結構，具備穩定性高（精度0.3MM）、運行速度快（速度60000MM/MIN）、剛性好慣量小等特點；
    ● 提供整機水槽式切割操作平臺，全面去除切割煙塵污染，免除用戶現場配備顧慮，有效保證切割精度；
    ● 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣HIWIN進口的直線導軌，配備進口行星減速技術，提供更穩定高速切割支持；
    ● 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向；
    ● 導軌配備裝有除塵刷，自動刮掃積聚在導軌表面的雜物；
    ● 調高升降體采用專利防撞技術，獨創360度保護方式；
    ● 控制系統采用嘉倍徳SF-III高速精密等離子切割系統，提供全開放操作界面，可自定義切割環節各項參數，實現高質量切割；
    ● 配備美國海寶PowerMax系列45-125A等離子電源，暫載率100%，無極調節，輕松實現20MM厚度內材料精細切割。軟件特點

● 全中文菜單，直觀簡潔，短時間可掌握操作方法；	● 切割過程可返回任意切割起點位置；
● 智能化拐點處理，支持加工中暫停、前進、后退、調速及任意設定升降速等；	● 隨機配送套料編程軟件，降低企業生產成本；
● 控制系統自帶圖形文件庫，方便用戶現場編程；	● 完善的等離子/火焰切割機控制接口及操作界面；
● 切割相關參數可現場直接輸入調整修改；	● 簡化操作流程，非專業切割人員也可輕松上手；
● 具有故障診斷等功能，幫助用戶快速解決問題；	● 電子齒輪調節器，可以適應各種不同機械設備；
● 具有自動穿孔、自動抬槍、切割速度控制等功能；	● 輸入方式：不需編程，現場編程/U盤輸入共用；
● 實時運動和切割狀態顯示；	● 根據需求存儲任意多個加工文件。

定制說明

L / Length / 長度
最大長度：	7 140 MM
標配長度：	4 140 MM
有效長度：	- 1 140 MM
W / Width / 寬度
最大寬度：	2 800 MM
標配寬度：	2 600 MM
有效寬度：	- 1 100 MM
C / Cutting / 割炬配置
等離子割炬：	1套
數控鉆具架：	（選配，≤1套）
旋轉功能組件：	（選配，≤1套）

企業介紹

     武漢嘉倍德科技有限公司（www.sufiecnc.com）是一家專業的數控切割機械研發生產企業，公司主要經營數控切割機、數控火焰切割機、數控等離子切割機、數控割、相貫線切割機、水下等離子數控切割機、激光切割機等加工設備。激光切割機等加工設備。產品主要應用于機床機械、工程機械、汽車、船舶、機車、石油機械、航空航天、紡機、糧機、電器、電梯等領域，包括鋼板專用切割機、鋼結構專用切割機、汽車專用切割機、船舶專用切割機、廣告與鈑金行業專用切割機、航空航天制造用切割機、環保壓力容器成套切割設備及其他相關焊接設備等。
      公司地處“九省通衢”的湖北省武漢市，東臨長江，北靠千年盤龍城，與黃鶴樓隔江相望，這里交通發達，風景秀美，文化底蘊深厚，200余所高校和100多家科研院所為這片富饒的土地增添了無限生機。

資質證書

 ISO9001質量認證證書

 設備相關技術專利證書

 產品質量CE證書

 嘉倍徳 營業執照

 嘉倍徳 稅務登記證

購買須知

1、配送說明

      整機采用物流貨運包裝，相關運費由供貨方承擔，國內地區用戶1-3天到貨，國外地區用戶1-2天到達指定港口；未盡事宜由雙方協商。

2、生產周期

      標準配置機型交貨周期為5-7個工作日；非標配置機型交貨周期為7-10個工作日；特定時期交貨時間延遲以雙方合同為準。

3、關于顏色

      設備顏色以圖片為參考，具體以實物為準；如需指定顏色請?zhí)峁﹪鴺松?，交貨時間順延3-5天。

4、關于客服

     武漢嘉倍徳科技有限公司
     官方網站：www.sufiecnc.com
     服務熱線：027-82967740
     手  機：18929211340
     傳  真：027-82605898
     在線咨詢：QQ 552401085
     公司地址：湖北省武漢市解放大道59號（辦公室）
                    湖北省武漢市漢口岱家山科技創業城（廠房）

5、關于售后

      國內主要省市地區提供常駐技術售后人員；
      整機提供12個月免費上門售后服務，設備終身質保服務；
      24小時電話回復，48小時上門處理。

6、安裝調試

      貨物運抵需方指定地點后5個工作日內供方接通知派員上門安裝調試；
      設備安裝標準依照雙反簽訂設備技術協議及國家相關標準進行驗收；
      調試切割依照需方提供圖紙，切割質量作為設備最終驗收通過依據，并由雙方簽署驗收報告書；
      安裝驗收標準：JB/T 5102-99 《坐標式氣割機》  JB/T 10045.1~10045.5-1999 《熱切割》
      人員培訓：技術人員負責培訓1名機器操作人員。
