產品別名	數控火焰/等離子切割機
產品類型	全新
別名	龍門式數控切割機
材質	Q235B
產地	河南
電流	直流
動力形式	電動
額定輸入容量	3KW
負載持續率	85%
工作形式	切割
加工精度	精密
控制方式	數控
類型	全新
頻段	高頻
驅動形式	電動
用途	鋼板下料
作用對象	普通碳鋼，不銹鋼下料
作用原理	電腦
是否二手	全新
焊接原理	火焰/等離子切割
品牌	鄭州方菱
型號	FLQ4/12
保護氣流類型	氧氣，丙烷**

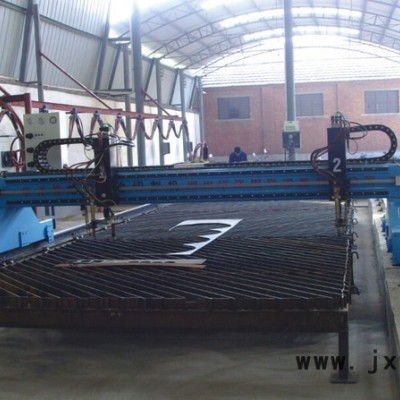

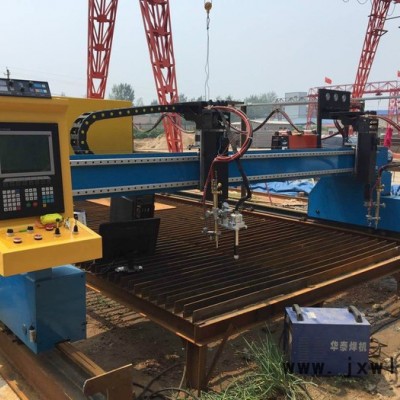

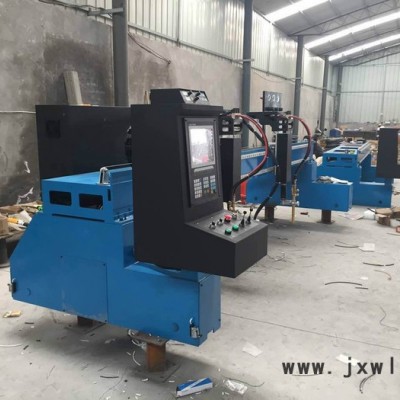

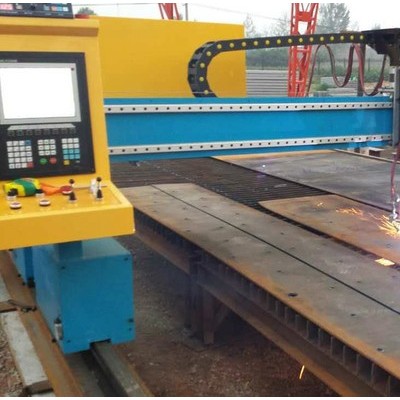

鄭州方菱龍門式數控火焰/等離子切割機

適用行業：

龍門式數控火焰/等離子切割機廣泛應用于各地鋼板下料中心，數控切割下料中心，機械制造企業鋼板下料車間，鋼構企業直條，異形件下料車間，鋼板銷售企業等普通碳鋼鋼板，不銹鋼鋼板下料行業。

切割原理：

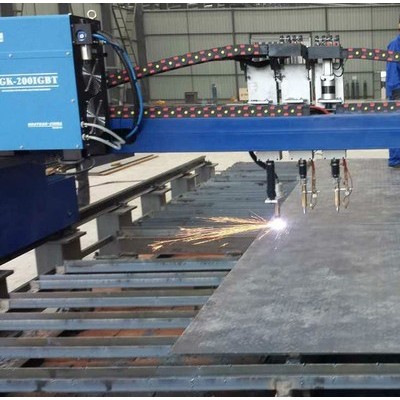

利用龍門架在直線道軌上的Y軸運行和機頭在龍門架上雙軸心直線導軌上的X軸運行在平面上切割出各種各樣的圖形，同時機頭內螺旋升降裝置在固定點做有限幅度上下移動，實現對鋼板某點的穿透切割，例如：穿孔，割小圓。此功能同時實現對一定厚度鋼板的切割?；鹧孀詣?dòng)調高器，等離子弧壓自動調高器使切割槍頭在火焰切割和等離子切割過程中槍頭同時能和鋼板平面自動保持一定的高度，以使鋼板切割達到最佳的的切割效果。等離子同時能對水面下的鋼板切割，在切割過程中產生的熱量被水吸收，鋼板割縫不變形。

設備型號：

輕型機：

3米寬單驅斜梁型：該機型有效切割寬度為2.2米，有效切割長度為道軌總長度減去2米。該機型屬于小型龍門式數控切割機，也稱輕型機。采取單邊驅動，有步進驅動電機和驅動器，伺服電機和驅動器兩種可供選擇！標準配置一個機頭，下分火焰切割和等離子切割兩種切割方式。

3米寬方管結構橫梁型：該機型有效切割寬度為2.2米，有效切割長度為道軌總長度減去2米。該機型屬于小型龍門式數控切割機，也稱輕型機。采取雙邊驅動，有步進驅動電機和驅動器，伺服電機和驅動器兩種可供選擇！標準配置一個機頭，下分火焰切割和等離子切割兩種切割方式。

4米寬方管結構橫梁型：該機型有效切割寬度為3.2米，有效切割長度為道軌總長度減去2米。該機型屬于小型龍門式數控切割機，也稱輕型機。采取雙邊驅動，有步進驅動電機和驅動器，伺服電機和驅動器兩種可供選擇！標準配置兩個機頭，可分為火焰切割和等離子切割。

重型機

4米寬方管結構橫梁型：該機型雙邊驅動，有效切割寬度為3.2米，有效切割長度為道軌總長度減去2米，標準配置為兩個機頭，機頭內螺旋絲杠升降裝置，運行精密?？煞只鹧媲懈詈偷入x子切割，自動點火，火焰自動調高器和等離子弧壓自動調高器，可加掛6--13把直條槍，上海交大系統，松下伺服電機和驅動器，雙軸心導軌，精密研磨道軌，道軌自清裝置，專家版切割軟件，重型機一體式經過退火處理內置縱橫排筋方管結構橫梁，等離子電源有成都華遠，美國海寶可供選擇，具體配置可按客戶要求

6米寬方管結構橫梁型：該機型雙邊驅動，有效切割寬度為5.2米，有效切割長度為道軌總長度減去2米，標準配置為兩個機頭，機頭內螺旋絲杠升降裝置，運行精密。可分火焰切割和等離子切割，自動點火，火焰自動調高器和等離子弧壓自動調高器，可加掛6--19把直條槍，上海交大系統，松下伺服電機和驅動器，雙軸心導軌，精密研磨道軌，道軌自清裝置，專家版切割軟件，重型機一體式經過退火處理內置縱橫排筋方管結構橫梁，等離子電源有成都華遠，美國海寶可供選擇，具體配置可按客戶要求

8米寬方管結構橫梁型：該機型雙邊驅動，有效切割寬度為7.2米，有效切割長度為道軌總長度減去2米，標準配置為兩個機頭，機頭內螺旋絲杠升降裝置，運行精密?？煞只鹧媲懈?

和等離子切割，自動點火，火焰自動調高器和等離子弧壓自動調高器，可加掛13--26把直條槍，上海交大系統，松下伺服電機和驅動器，雙軸心導軌，精密研磨道軌，道軌自清裝置，專家版切割軟件，重型機一體式經過退火處理內置縱橫排筋方管結構橫梁，等離子電源有成都華遠，美國海寶可供選擇，具體配置可按客戶要求

技  術  指  標

序號	項目			可達指標
1	火焰切割厚度			5-200
2	等離子切割厚度			1≤8（有效切割）
3	割炬升降行程			1-180
4	導軌安裝 精度	1、主導軌側面直線度：0.4mm/1000mm 2、副導軌側面直線度：1mm/2000mm 3、主導軌和副導軌縱向軌面與水平面平行度：±0.2mm/1000mm
5	交點偏移		1.0mm		1、設備整機定位精度、重復精度：符合JB/T5102-1999標準 2、切割尺寸精度、切面質量：符合JB/T10045.3-1999標準 3、等離子弧切割質量和尺寸偏差：符合JB/T10045.4-1999標準
6	直線度		0.4mm
7	圓  度		1.0mm
8	對角線差		1.0mm
9	重復定位精度		0.2mm

工作環境要求

1	工作環境溫度	0-45℃
2	相對濕度	90%無冷凝
3	周邊環境	通風，5米內無沖擊
4	電源電壓	380V±5%
5	電源頻率	50HZ
6	輸入功率	機床3KW
7	接地類型	集中直接式
8	氣體壓力	1、              預熱氧壓力 0.5-1.0MPa 2、              切割氧壓力1.0-1.2MPa 3、              丙烷壓力0.25MPa

設備描述

數控部分

（1）、方菱控制系統中控制軟件的名稱為：PC_CNC.exe，

操作系統平臺為Windows98/2000/XP均可,其操作特點如下：

◆基于PC的開放式結構

◆直線和圓弧插補的連續軌跡控制

◆手動/自動工作方式

◆手動/自動的割炬調高方式

◆軟件無縫升級

◆完備的故障處理能力

◆獨特的抗干擾設計

◆支持火焰/等離子切割/水切割

（2）、系統參數與功能

◆128MB內存

◆40G或更大電子硬盤

◆支持U盤，串口、并口及網卡，中文顯示菜單

◆支持中文割字功能

◆可實現小孔切割功能，適用于類激光及精細等離子切割

機械部分

（1）、機器門架結構

a)       主機由橫梁和兩個縱向端架組成。機器門架由端架和橫梁組成，橫梁采用矩型方管結構，回火去除內應力，具有很高的強度和剛性，內置縱，橫向支撐排筋，確保鋼梁長期使用不變形。橫向移動裝置均采用拖鏈。機械部分實現高精度齒輪齒條和鋼帶傳動，從而在主從割炬間實現同像和鏡像平穩傳動。

b)      縱向?qū)к壊捎?0KG精磨道軌，經精密加工的滑動導軌緊固在帶支座的混凝土或鋼梁基礎上，并配有調節螺栓，以便安裝和調整?？v向的驅動系統裝在縱向端架內，低位置的設計使傳動更加合理、平穩?？v向端架底部有前后兩個滾動輪可沿導軌平滑滾動，前后端裝有導軌刮屑器以保證導軌表面無雜能物，底部?jī)蓚?cè)裝有導向作用的偏心夾緊輪，為確保機器的導向精度，本機在橫向傳動、割炬升降都加設了高強度線性導軌（橫傳動或采用高精度精磨導軌）。而精密加工的齒輪和齒條保證了機器的縱、橫向傳動精度并用柔性齒合（即軟連接）消除了間隙。

（2）、機器驅動

a)       機器的驅動是由可靠的伺服電機驅動系統實現的?？v向和橫向的驅動裝置都由驅動齒輪箱和精密齒條組成，末級齒輪和齒條間的嚙合可自動消隙，從而保證了機器在連續運動中的高精度。XY軸減速器均采行星齒輪減速器（減速器與電機安裝為一體）保證運行時低噪音及產生的齒輪間隙。

（3）、橫向移動體(火焰割槍 1 把)

 1、火焰割炬（ 2把），用于碳鋼的常規切割。

2、等離子割炬（ 1把），用于碳鋼及不銹鋼的切割。

3、夾持器：割炬夾持器能使割炬在各個方向調節。

4、升降調整裝置：升降裝置為同行最優，采用速電機直傳絲桿，帶動割炬升降，其中影響整機切割精度的關鍵部位—導向桿選用雙圓柱直線導軌，保證上下方向運行平穩可靠及割縫的垂直度。

（4）、材質說明

●橫梁：Q235鋼（A3鋼）   ●齒輪：40鉻

●齒條：45號鋼 ●齒條精度：8級  ●模數：2

電氣部分

電控柜由方菱公司自主知識產權制作而成。

關鍵件清單

 ◆    縱、橫向交流伺服驅動器  3臺          松下

◆    縱、橫向交流伺服電機    3臺          松下

◆    縱、橫向行星減速機      3臺          中大

◆    電磁閥                  6套          三立信

◆    編程套料軟件            1套          北京

◆    液晶彩顯（7寸）         1套          交大
