(一)、產品的用途及適應范圍

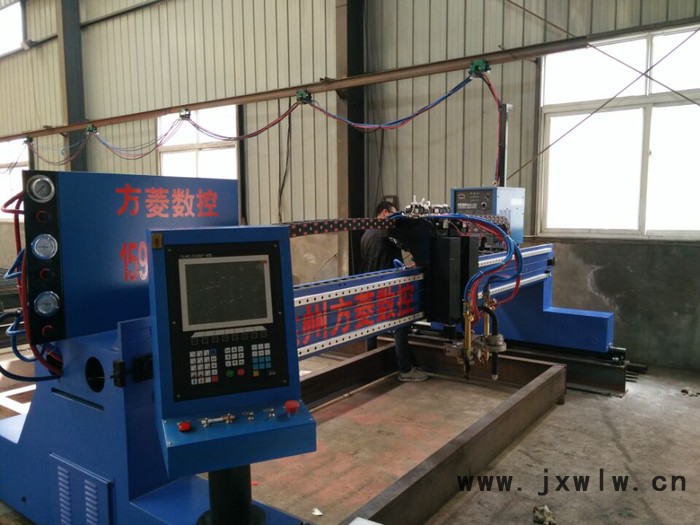

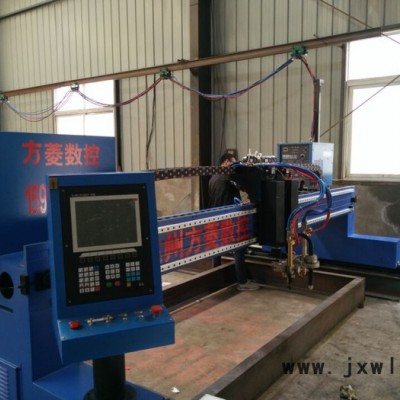

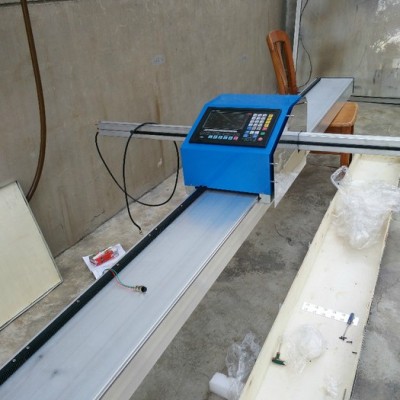

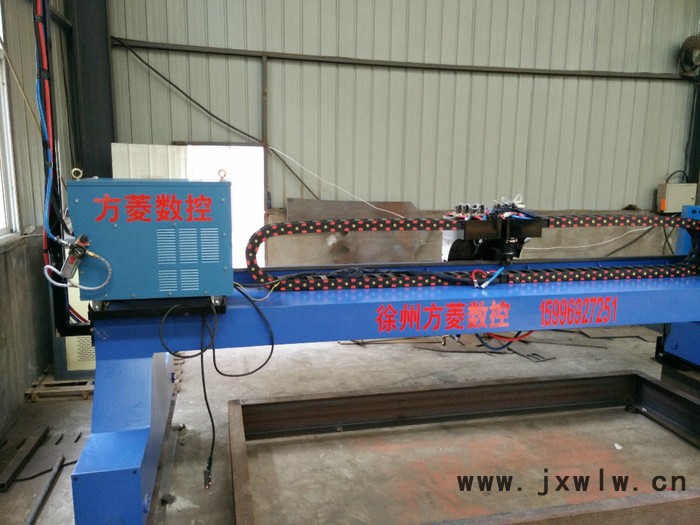

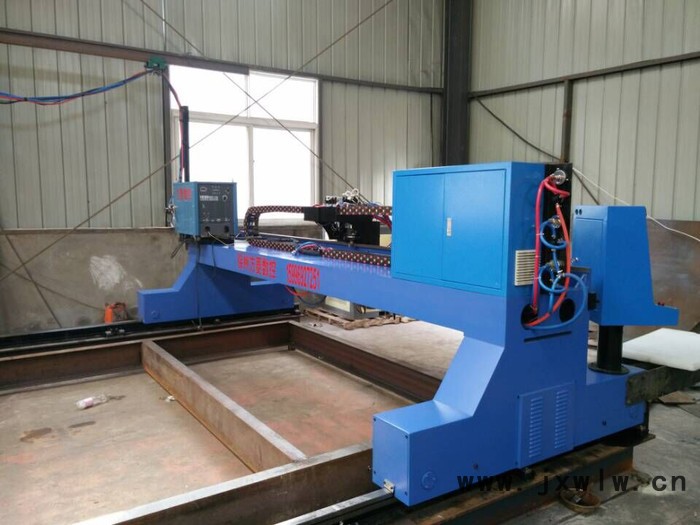

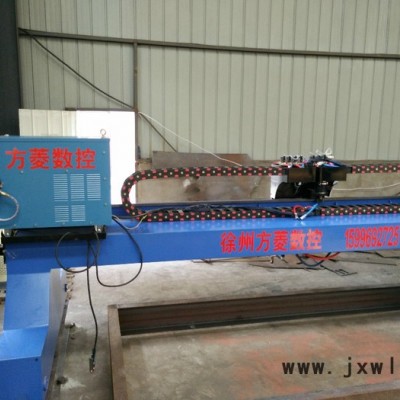

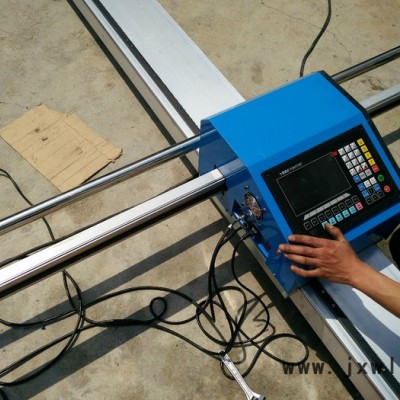

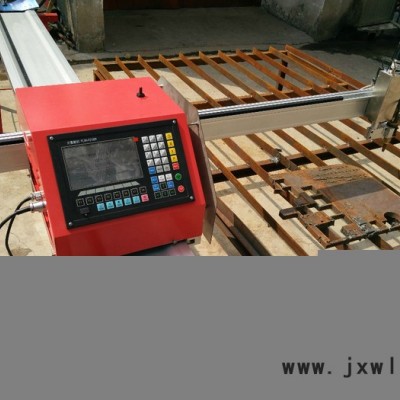

本產品為價格經濟、操作與維護傻瓜型設計的數控火焰、等離子兩用切割機，是專門用于金屬板材下料的數控設備。能實現對各種金屬材料按任意圖形下料切割。割口粗糙度可達25（▽3），切割后的割面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、價格低，操作、維護非常簡便等優點，廣泛適用于機床制造、造船、壓力容器、工程機械、礦山機械、電力、橋梁建筑、鋼結構等行業。

（二）、數控系統簡介

1、采用32位高性能CPU，運用實時多任務控制技術和高速插補技術，工作時高穩定性。

2、整機工藝結構合理，配合全光耦隔離控制**的等離子抗干擾能力。

3、強大的程序存儲空間，滿足各種復雜程序的運行與加工，輕松處理大程序的運行。

4、采用ARM7處理器技術，程序運行速度和界面刷新速度更快。

5、文件名顯示，方便用戶直觀的辨別出存儲的文件內容。

6、軌跡輸入采用U盤傳輸CAD圖形文件。

7、USB、RS232串口通訊控制，U盤直接讀取文件功能，便捷的現場操作。

8、加工過程中可以隨時更改程序，方便快捷。

9、步進電機采用高細分驅動器，精度高、運行平穩。

10、延時、預熱、穿孔、連續回退、斷點恢復功能。

11、速度任意調節。

12、內設信號檢測功能，幫助用戶快速解決機器故障。

13、人性化操作界面，全中文菜單，簡單易用。

14、智能的CRC較驗，數據安全更加可靠**大限度防止錯誤數據產生。

15、開機自動檢查硬件故障并報告。

（三）、主要性能及特點：

1、簡便易學，接口方便。

CAD圖形通過轉換軟件自動生成走刀軌跡，自動識別內外切割，自動生成引入引出線。合理排序，內孔優先。單個零件優先切割，可以使用非封閉圖形進行特殊切割。長條切割**效的減少熱變形。可與進口type3、Master cam、Pore、國產CAXA、文泰等軟件提供接口。割縫自動補償，輔助套料，自動排序，連續批量切割。自動升降速，自動識別切割起點，彎道速度平穩，提高切割精度。

內外置U盤的方式，將文件通過外置U盤傳入內置U盤。即使斷電，數據也不會丟失。數據通過壓縮碼的方式存儲，大大提高存儲質量。隨機加密方式、保證數據安全。

2、操作方便，維護簡便。

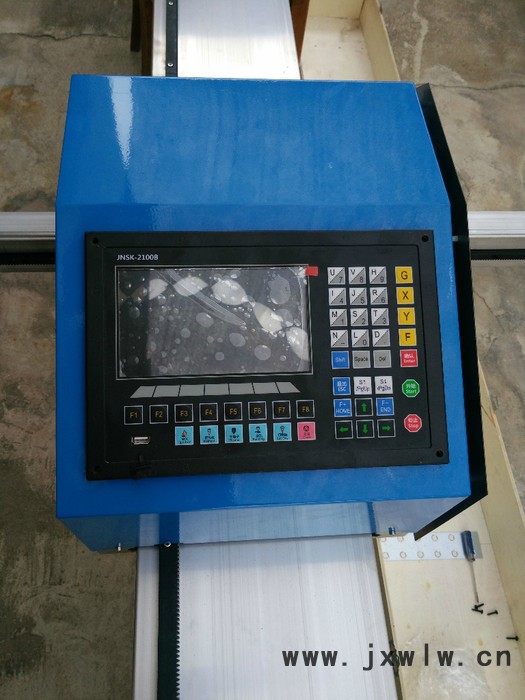

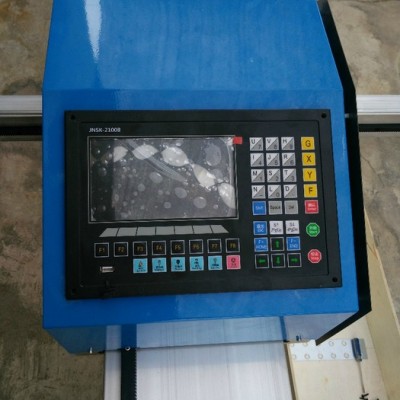

友好的界面，中文漢顯，隨機提示操作方法，鍵盤簡便，操作快捷，一目了然。接口指示燈可直接提供故障診斷。

3、物美價廉，結構緊湊。

合理節約安排空間，強勁緊湊的結構設計，使得機器運行更加平穩，切割品質保證。

4、增加抗干擾處理**大限度的避免故障率。

(四)、主要技術指標

1.切割速度：0～5000mm/min

2.切割厚度：等離子切割1.5~12mm（等離子電源可由用戶自行配置）

          火焰切割6～200mm

3.切割幅面：1500×2500 mm

4.切割精度：±0.5 mm

5.移動精度：0.003125mm/步

6.工作電源：～220V/~110V 50HZ 200W

7.支持軟件：Type3/Artcut6/Caxa/Auto CAD/Art CAM等

8.工作界面：中文或英文

9.傳輸方式：USB/SD/RS232

10.切割氣體：氧氣,**,丙烷等

11.割縫補償：自動或自設
